15.4.2. УстановкаПри установке необходимо использовать новые гайки, уплотнительные кольца и хомуты.
|

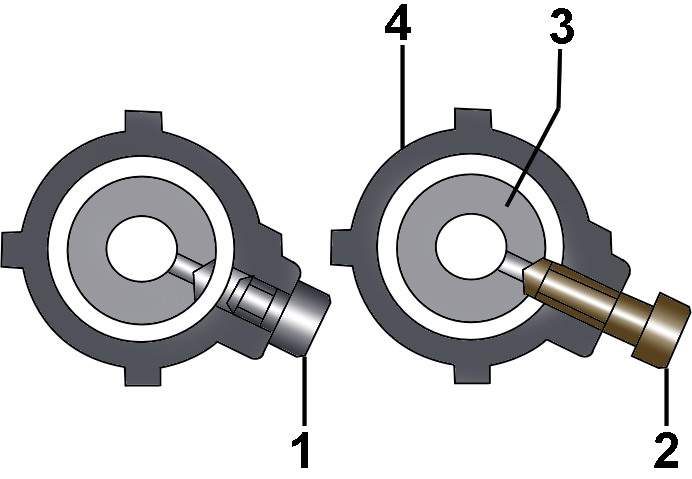

Рис. 14.18. Фиксация рейки рулевого механизма установочным приспособлением V. A. G 1907: 1 – резьбовая пробка, 12 Н·м; 2 – установочное приспособление V. A. G 1907; 3 – рейка; 4 – корпус рулевого механизма.
|
Перед установкой рулевого механизма установите рейку в среднее положение, выверните резьбовую пробку и вместо нее вручную вверните установочное приспособление V. A. G 1907 ( рис. 14.18).
|

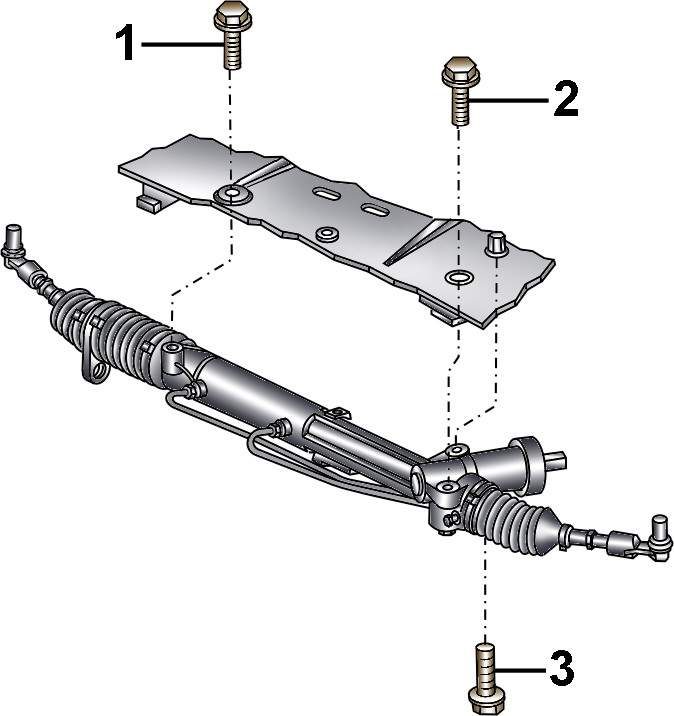

Рис. 14.17. Расположение болтов (1–3) крепления рулевого механизма
|
Вверните болт 3 крепления рулевого механизма и затяните его моментом 67 Н·м.
Окончательно затяните болты 1 и 2 крепления рулевого механизма моментом 67 Н·м.
|

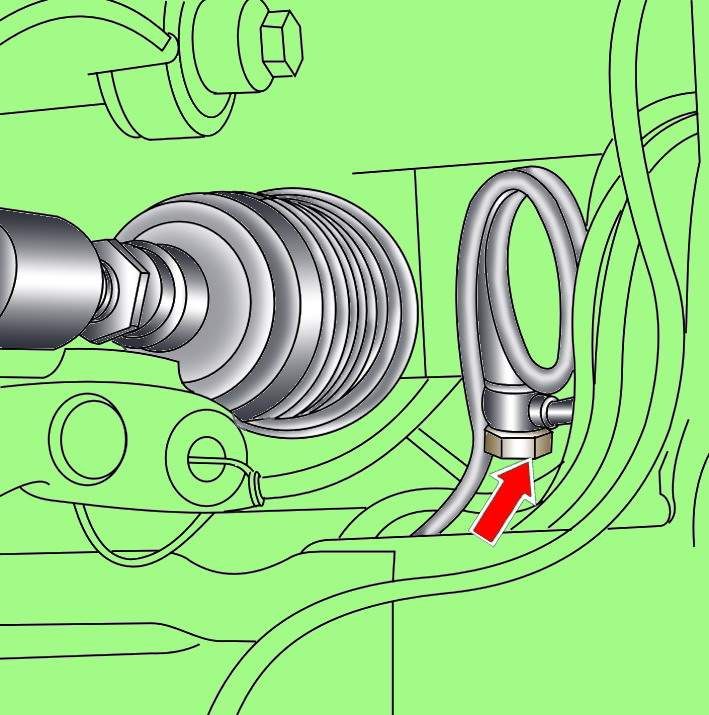

Рис. 14.15. Расположение пустотелого болта крепления возвратного шланга гидроусилителя рулевого управления
|
Вверните пустотелый болт крепления возвратного шланга гидравлической системы усилителя рулевого управления и затяните его моментом 50 Н·м (см. рис. 14.15).
|
Рис. 14.16. Расположение пустотелого болта крепления напорного шланга гидроусилителя рулевого управления
|
Выверните пустотелый болт крепления напорного шланга гидравлической системы усилителя рулевого управления и затяните его моментом 40 Н·м (см. рис. 14.16).
Освободите механизм регулировки рулевой колонки и установите ее в положение, близкое к горизонтальному.
|

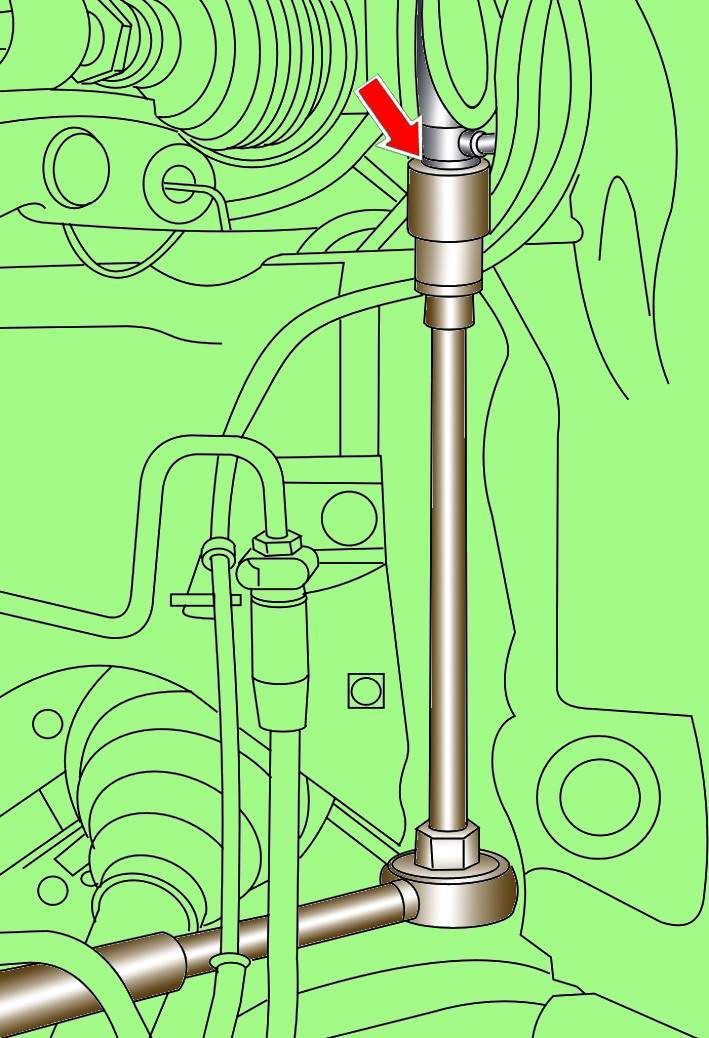

Рис. 14.7. Расположение гайки (1) и зажима (2) крепления универсального шарнира рулевой колонки
|
Установите универсальный шарнир на вал рулевого механизма, вставьте эксцентриковый болт, поверните его против часовой стрелки, наверните на болт гайку и затяните ее моментом 30 Н·м (см. рис. 14.7).
Выверните установочное приспособление V. A. G 1907, вместо него вверните в рулевой механизм резьбовую пробку и затяните ее моментом 12 Н·м (см. рис. 14.18).
|

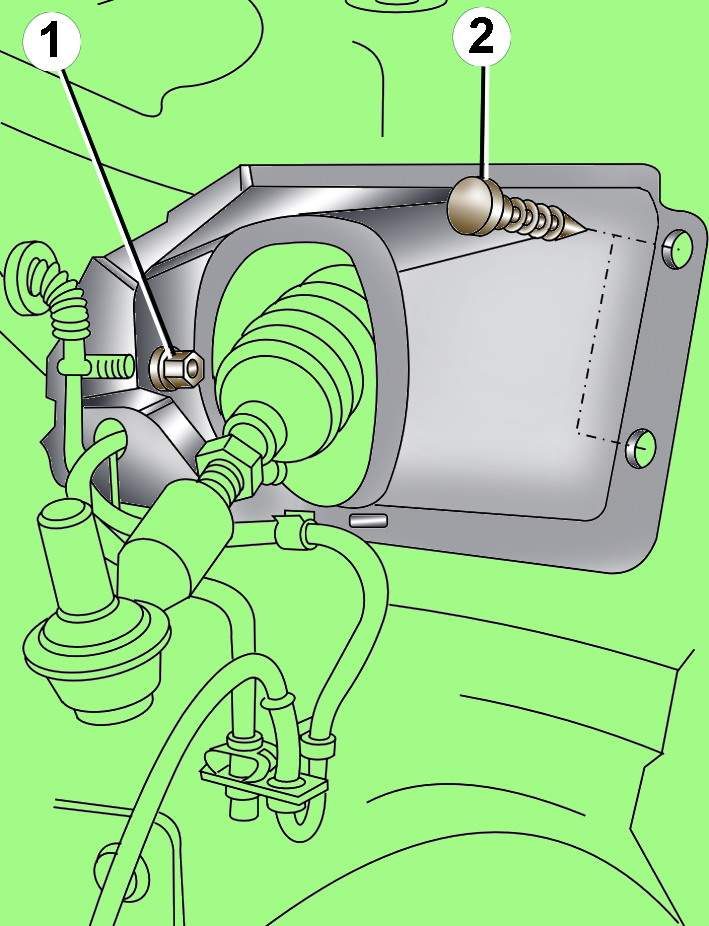

Рис. 14.14. Расположение кожуха рулевой тяги: 1 – пластмассовая гайка; 2 – фиксатор
|
Установите кожух, закрывающий арку колеса, и закрепите его гайкой 1 (см. рис. 14.14) и фиксаторами 2.
Установите нижнюю панель отделки панели приборов со стороны водителя.
Дальнейшая установка производится в последовательности, обратной снятию, с учетом следующего.
Долейте жидкость в гидравлическую систему усилителя рулевого управления и удалите из нее воздух.
Проверьте гидравлическую систему усилителя рулевого управления на отсутствие утечек.
Подсоедините провод «массы» к аккумуляторной батарее.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
|
