15.6. Насос гидроусилителя рулевого управления автомобилей с четырехцилиндровыми бензиновыми и дизельными двигателями

Насос гидроусилителя рулевого управления автомобилей с четырехцилиндровыми бензиновыми и дизельными двигателями

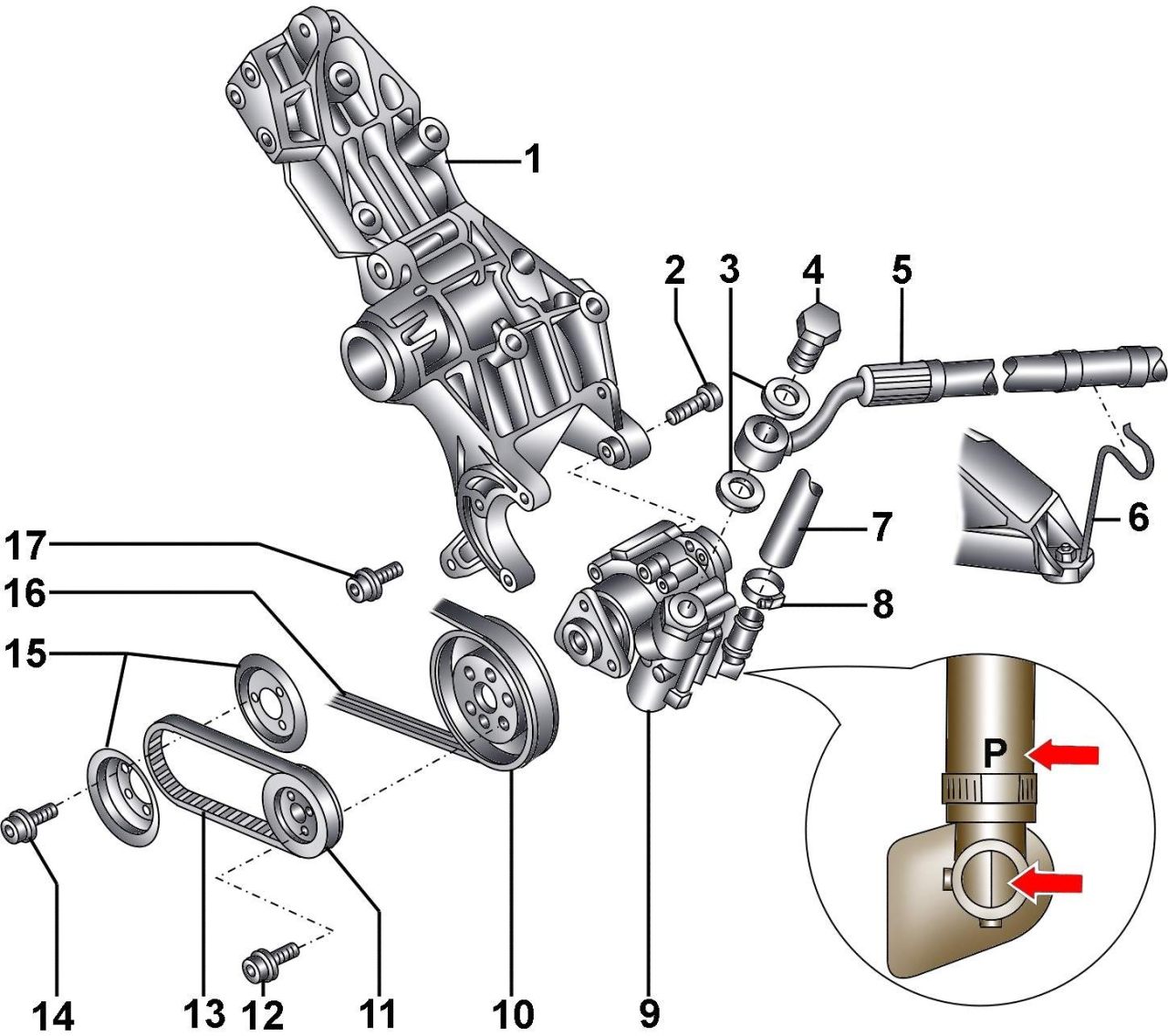

Рис. 14.20. Насос гидроусилителя рулевого управления автомобилей с четырехцилиндровыми бензиновыми и дизельными двигателями: 1 – кронштейн; 2 – болт, 25 Н·м; 3 – уплотнительные кольца; 4 – пустотелый болт, 47 Н·м; 5 – напорный шланг; 6 – соединитель; 7 – всасывающий шланг; 8 – хомут; 9 – насос усилителя рулевого управления; 10 – шкив; 11 – шкив; 12 – болт, 25 Н·м; 13 – клиновой ремень привода водяного насоса; 14 – болт, 25 Н·м; 15 – шкивы; 16 – поликлиновой ремень; 17 – болт, 25 Н·м


        ПРИМЕЧАНИЕ
При сборке необходимо заменить уплотнительные кольца 3 и хомут 8 (рис. 14.20).
