17.11. Шарнир крышки багажника

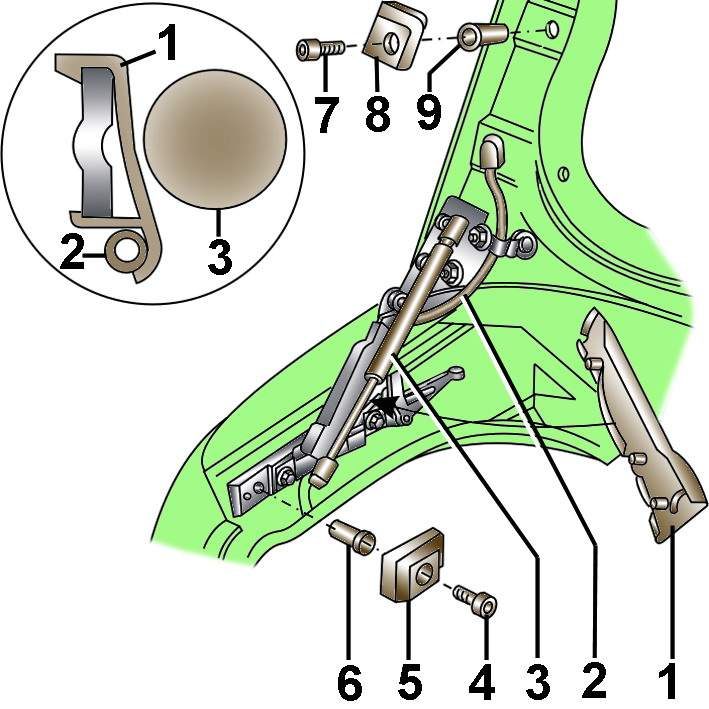

Рис. 16.23. Элементы отделки газонаполненной стойки крышки багажника: 1 – отделка газонаполненной стойки; 2 – электрические провода; 3 – газонаполненная стойка; 4 – болт, 8 Н·м; 5 – упорная пластина; 6 – пустотелый пистон; 7 – болт, 8 Н·м; 8 – упорная пластина; 9 – пустотелый пистон

Снимите отделку 1 (рис. 16.23) шарнира крышки багажника и извлеките электрические провода 2 системы центральной блокировки замков из нижнего фиксатора отделки 1 газонаполненной стойки крышки багажника.

Используя маркер, отметьте положение шарниров на крышке багажника.

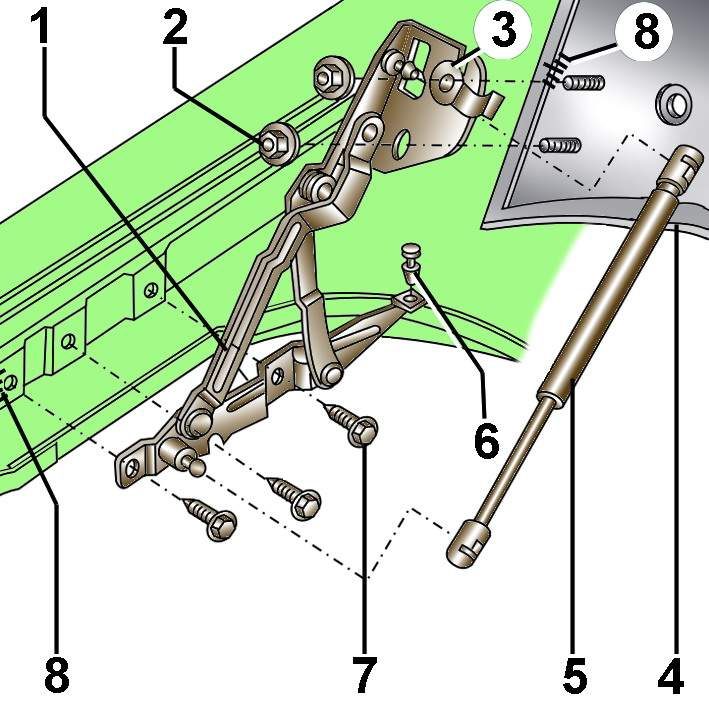

Рис. 16.24. Элементы крепления шарнира крышки багажника: 1 – шарнир крышки багажника; 2 – гайки, 21 Н·м; 3 – опора; 4 – шарнир; 5 – газонаполненная стойка; 6 – фиксатор; 7 – болты, 21 Н·м; 8 – установочные метки

Попросите помощника поддержать крышку багажника в открытом положении, выверните гайки 2 (рис. 16.24) крепления крышки багажника к шарниру и снимите крышку багажника.

Выверните крайние болты 7 крепления основания шарнира.

Лезвием отвертки сдвиньте фиксирующие пружины с обоих концов газонаполненной стойки.

Отсоедините верхний и нижний шарниры 4 газонаполненной стойки от шарнира крышки багажника.

Выверните средний болт 7 и снимите шарнир с автомобиля.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Установочные метки 8 упрощают процесс установки и регулировки положения шарнира и крышки багажника.
