23.6. Центральные вентиляционные решетки

Приспособление из проволоки диаметром 3 мм для демонтажа центральной секции панели приборов

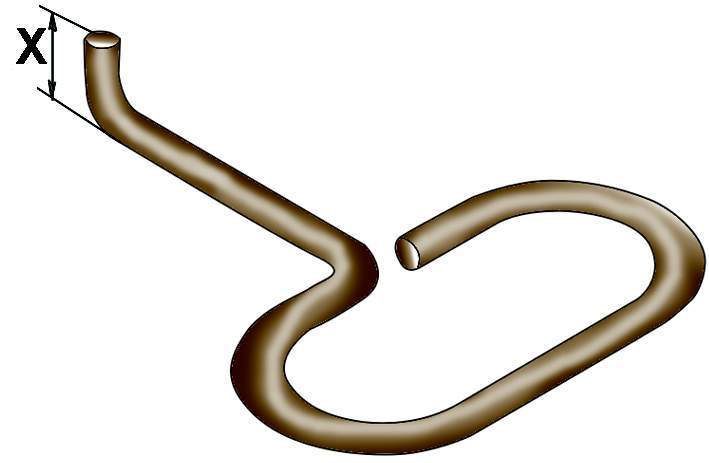

Рис. 17–11. Приспособление из проволоки диаметром 3 мм для демонтажа центральной секции панели приборов: X = 6 мм



Изготовьте из стальной проволоки диаметром 3 мм приспособление для демонтажа центральной секции панели приборов (рис. 17–11).

Использование приспособления из проволоки (1), установленного в отверстия (2) для снятия вентиляционной решетки из центральной секции панели приборов

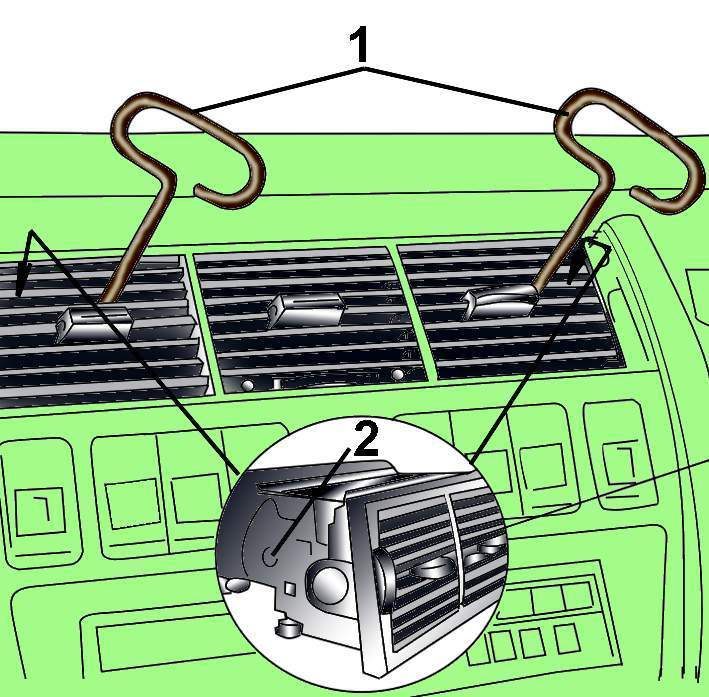

Рис. 17–12. Использование приспособления из проволоки (1), установленного в отверстия (2) для снятия вентиляционной решетки из центральной секции панели приборов



Закрепите приспособление через вентиляционную решетку в отверстиях корпуса вентиляционной решетки (рис. 17–12). Аккуратно извлеките вентиляционную решетку из центральной секции панели приборов.
