23.8. Верхняя боковая вентиляционная решетка

Снимите боковую вентиляционную решетку.

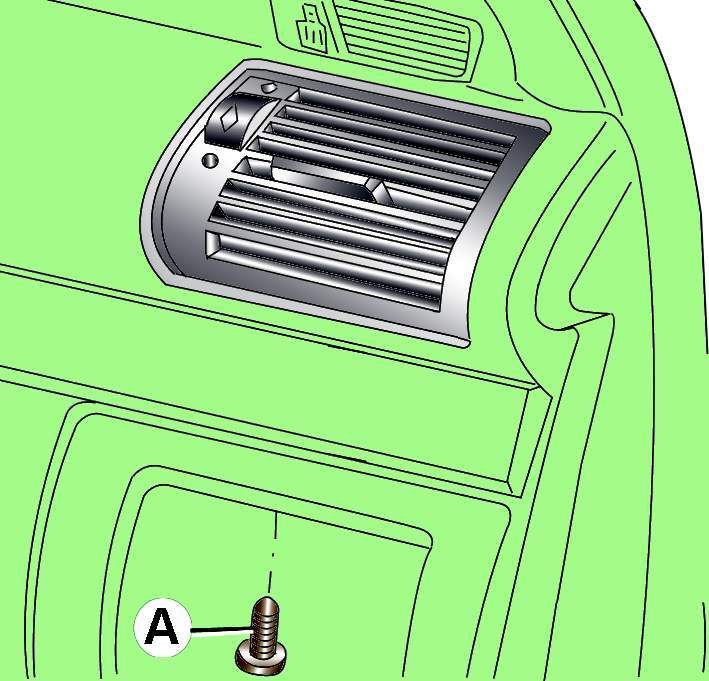

Расположение винта крепления (А)
Рис. 17–15. Расположение винта крепления (А)



Через открывшееся отверстие после снятия боковой вентиляционной решетки снизу выверните винт крепления верхней боковой вентиляционной решетки (рис. 17–15).

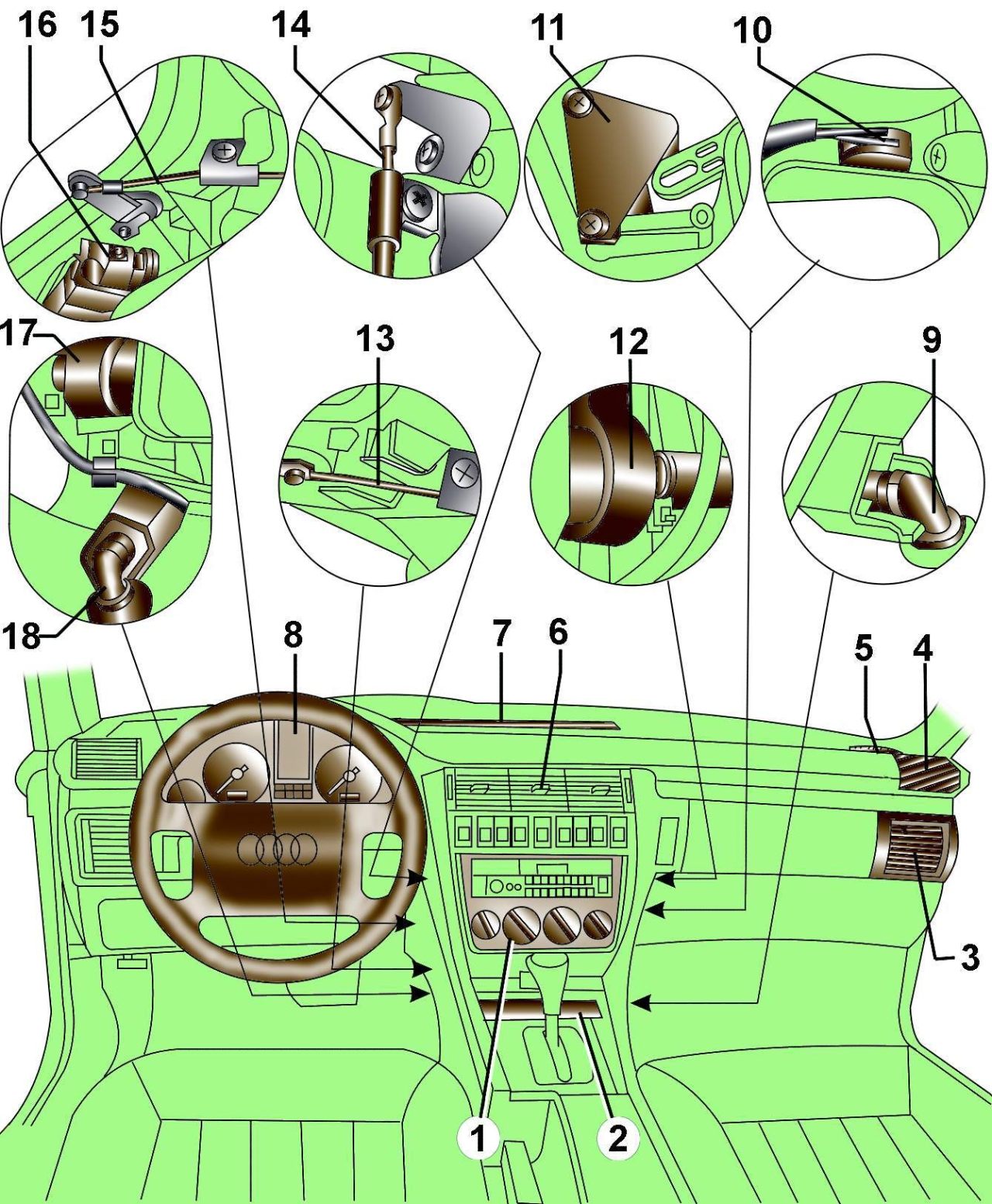

Элементы системы отопления и кондиционирования, расположенные в салоне автомобиля
Рис. 17–13. Элементы системы отопления и кондиционирования, расположенные в салоне автомобиля: 1 – блок управления отопителем; 2 – диагностический разъем; 3 – вентиляционная решетка; 4 – верхняя боковая вентиляционная решетка; 5 – сопла размораживания; 6 – центральная вентиляционная решетка; 7 – центральные сопла размораживания; 8 – контрольный дисплей; 9 – шланг системы кондиционирования с клапаном со стороны пассажира; 10 – правый датчик температуры; 11 – упор откидной створки управления температурой; 12 – правый теплообменник обогревателя; 13 – трос откидных створок вентиляционных отверстий для ног; 14 – трос откидной створки сопла размораживания; 15 – трос откидных створок центральных вентиляционных отверстий; 16 – левый датчик температуры; 17 – левый теплообменник обогревателя; 18 – шланг системы кондиционирования с клапаном со стороны водителя



Закрепите приспособление из проволоки через вентиляционную решетку в отверстиях корпуса вентиляционной решетки (см. рис. 17–13). Аккуратно извлеките вентиляционную решетку из панели приборов.
