10.4. Вентиляция и отопление

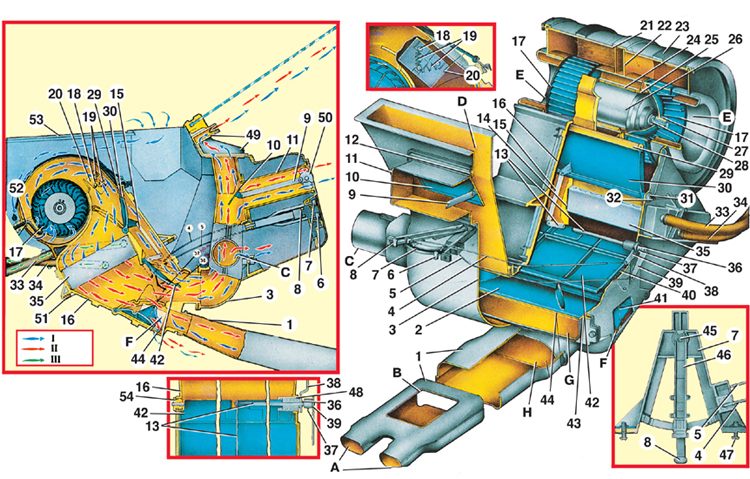

Отопитель и схема вентиляции отопления салона

1 – нижний воздухораспределитель;
2 – нижняя заслонка;
3 – верхний воздухораспределитель;
4 – тяга управления распределительными заслонками;
5 – тяга управления заслонкой радиатора;
6 – ручка рычага управления заслонкой радиатора;
7 – панель управления отопителем;
8 – ручка рычага управления распределительными заслонками;
9 – тяга заслонки центрального
воздуходува;
10 – заслонка центрального воздуходува;
11 – обойма центрального воздуходува;
12 – уплотнитель воздухораспределителя;
13 – вал привода заслонки радиатора;
14 – уплотнитель радиатора;
15 – планка соединительная;
16 – корпус отопителя;
17 – колесо вентилятора;
18 – заклепка добавочного сопротивления резистора;
19 – спирали резистора;
20 – резистор электродвигателя отопителя;
21 – крышка корпуса отопителя;
22 – опора электродвигателя;
23 – лента крепления крышки;
24 – подушка электродвигателя;
25 – кольцо запорное электродвигателя;
26 – электродвигатель;
27 – хомут крепления колеса;
28 – вал электродвигателя;
29 – уплотнитель заслонки радиатора;
30 – заслонка радиатора;
31 – гайка;
32 – шпилька;
33, 34 – шланги радиатора;
35 – радиатор отопителя;

36 – стопорная шайба;
37 – стопорный винт;
38 – рычаг привода верхней заслонки;
39 – рычаг привода заслонки радиатора;
40 – пружина верхней заслонки;
41 – соединительная тяга заслонок;
42 – верхняя заслонка;
43 – прокладка фланца отопителя;
44 – подушка нижней заслонки;
45 – ось рычагов панели управления;
46 – рычаг панели управления;
47 – винт крепления панели управления;
48 – шлицевая втулка верхней заслонки;
49 – воздуховод ветрового стекла;
50 – диск управления центральным воздуховодом;
51 – уплотнитель отопителя;
52 – провод электродвигателя;
53 – капот;
54 – втулка оси заслонок отопителя;
А – канал подачи воздуха к ногам задних пассажиров;
В – отверстие для рычага управления КПП;
С – канал подачи воздуха к боковым воздуходувам;
D – канал подачи воздуха к воздуховоду ветрового стекла;
Е – окна забора воздуха в отопитель;
F – окно выхода воздуха к ногам водителя и переднего пассажира;
G – окно выхода воздуха к воздухораспределителю;
Н – окно подачи воздуха в воздухораспределитель;
I – холодный воздух;
II – горячий воздух;
III – охлаждающая жидкость из системы охлаждения двигателя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод «масса» от аккумуляторной батареи.
2. Отсоединить провод, идущий от пучка проводов к электродвигателю вентилятора.
3. Снять две ленты 23 крепления крышки 21 корпуса отопителя, открыть крышку и вынуть электродвигатель вместе с опорой 22 и двумя центробежными вентиляторами.
4. Отсоединить при помощи плоскогубцев хомуты 27 крепления колес 17 вентилятора и снять колеса.
5. Для снятия электродвигателя повернуть запорное кольцо 25 по часовой стрелке и вынуть электродвигатель из опоры.
6. Установку вентилятора необходимо производить в обратном порядке, имея в виду при этом, что зазор между опорой электродвигателя и колесами вентилятора должен быть 2,5 мм.
