4. Система охлаждения

Расположение расширительного бачка системы охлаждения в отсеке двигателя

1 – пробка расширительного бачка;

2 – расширительный бачок;

3 – шланг жидкостной трубки;

4 – шланг пароотводящей трубки

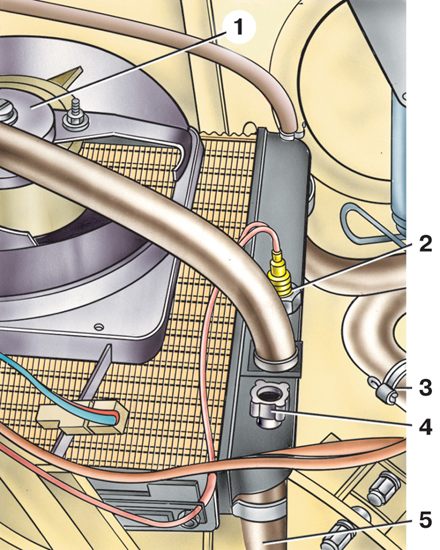

Вид снизу на радиатор системы охлаждения

1 – электровентилятор;

2 – датчик включения электровентилятора;

3 – термостат;

4 – сливная пробка радиатора;

5 – отводящий (нижний) шланг радиатора

В систему охлаждения двигателя заливается охлаждающая жидкость антифриз ТОСОЛ-А40. Объем системы охлаждения (с отопителем) –10 литров.

Контроль наличия охлаждающей жидкости должен проводиться ежедневно перед выездом. Уровень ее должен быть на 0 –10 мм ниже шва верхней и нижней половин расширительного бачка 2.

Замена охлаждающей жидкости должна производиться через каждые 60 тыс. км пробега (но не реже одного раза в 2 года).

Замена
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поставить под двигатель емкость для слива жидкости:

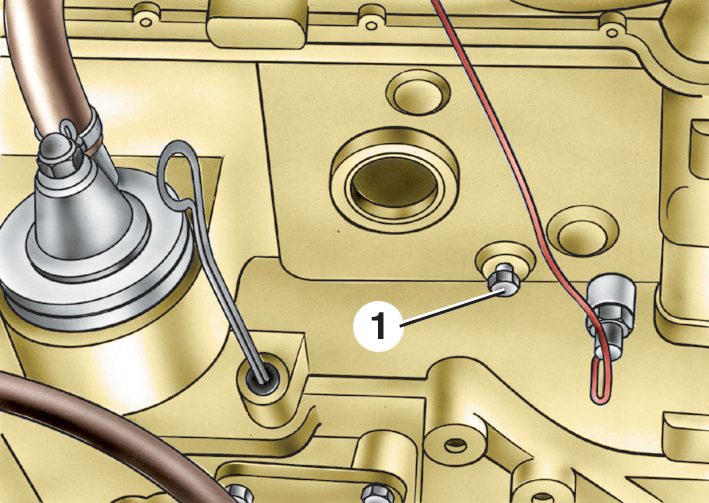

2.  На двигателе мод 2106 не снимая пробки с расширительного бачка (для уменьшения напора сливаемой жидкости), вывернуть пробку 1 сливного отверстия, расположенную на левой задней части блока цилиндров.

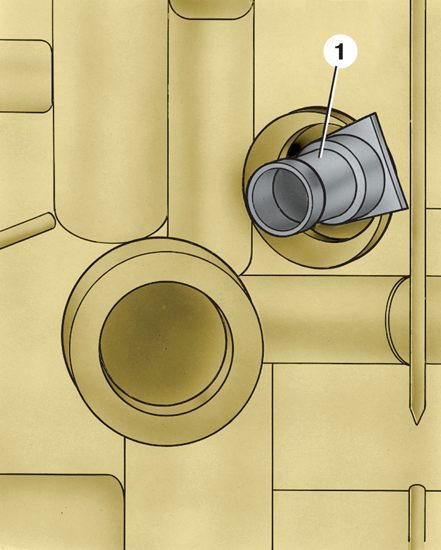

3. На двигателе мод. 331, 3317 и 3313 снять подводящий шланг отопителя с угольника 1 на правой задней части блока цилиндров двигателя.

4.  Вывернуть сливную пробку 4 радиатора (рис. Вид снизу на радиатор системы охлаждения)

5. Отвернуть пробку 1 (рис. Расположение расширительного бачка системы охлаждения в отсеке двигателя) расширительного бачка. При возможности продуть систему сжатым воздухом через шланг 4 пароотводящей трубки
6. По окончании слива жидкости установить сливные пробки на место

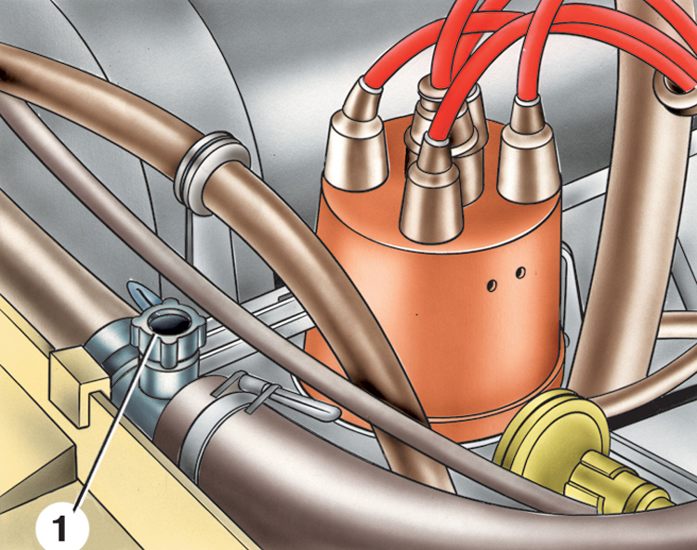

7. Залить в систему через горловину расширительного бачка свежую охлаждающую жидкость до установленного уровня в расширительном бачке. При этом на автомобиле с двигателем мод. 2106 отвернуть пробку 1 отверстия для выпуска воздуха. На автомобилях с двигателями мод. 331, 3317 и 3313 заправку системы охлаждения рекомендуется производить через отводящий шланг отопителя, снятый с угольника на подводящем патрубке водяного насоса.
8. По окончании процедуры установить шланг на место
9. Завернуть пробку расширительного бачка и пробку отверстия для выпуска воздуха, пустить двигатель. Прогреть двигатель до температуры 85–90° С (клапан термостата открыт), при которой стрелка указателя температуры охлаждающей жидкости находится в белой зоне шкалы, и дать ему поработать 2–3 мин. Остановить двигатель и дать ему остыть.
10. Если после остывания двигателя уровень жидкости в расширительном бачке упадет ниже установленного, то необходимо его восстановить (при отсутствии следов подтекания в системе охлаждения).


Предупреждение

После заливки охлаждающей жидкости в расширительный бачок его пробка должна быть плотно завернута, т.к. жидкость в системе охлаждения при работающем и прогретом двигателе находится под давлением. Открывать пробку расширительного бачка для заливки охлаждающей жидкости следует только на холодном двигателе.
