11.2. Передняя подвеска

Общая информация

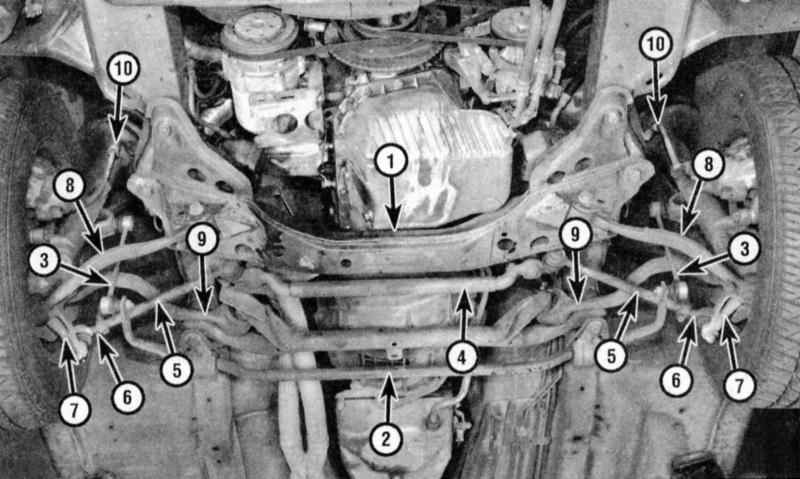

Компоненты передней подвески и системы рулевого управления (показано для моделей с левосторонним управлением)


1 — Подрамник 2 — Штанга стабилизатора 3 — Звено штанги стабилизатора 4 — Центральная рулевая тяга 5 — Наружная рулевая тяга	6 — Наконечник рулевой тяги 7 — Поворотный рычаг 8 — Рычаг подвески 9 — Опорный рычаг 10 — Стойка

Каждый раз при ослаблении или снятии любых крепежных деталей подвески или системы рулевого управления их следует проверить и при необходимости заменить, причем эти детали должны быть либо того же номера, что и заменяемые, либо не отличающимися от них по качеству и дизайну. Все крепежные детали необходимо затягивать с требуемым усилием, для правильной сборки и сохранности компонентов. Все погнутые или поврежденные детали должны быть заменены.

Передняя подвеска - стоечная, типа Макферсон. Стойки прикреплены верхними концами к усиленным площадкам в верхней части колесных арок, а нижними концами - к поворотным рычагам/рычагам подвески. Штанга стабилизатора крепится к нижней части кузова.
