12.5.5. Замена рычага регулировки рулевой колонки

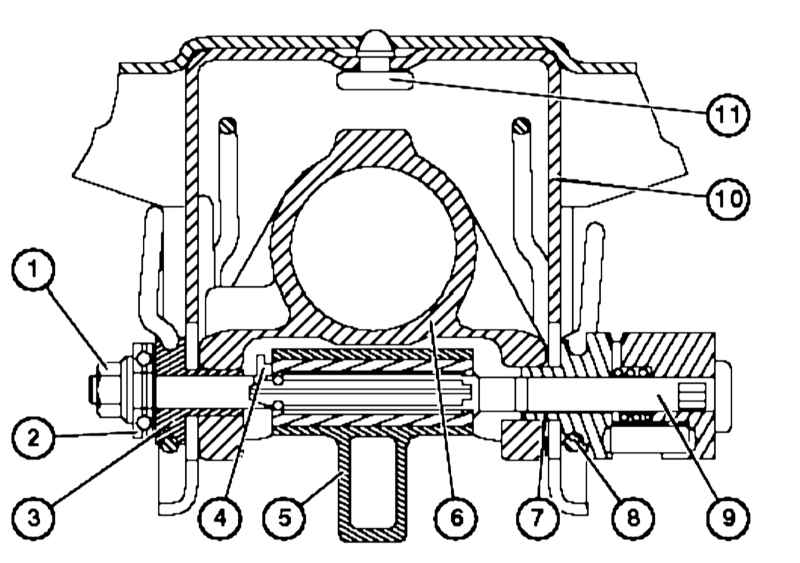

Конструкция рычага регулировки рулевой колонки

1 — Гайка 2 — Подшипник 3 — Зажимной диск	4 — Фиксатор 5 — Рычаг 8 — Торсионная пружина 9 — Зажимное приспособление

ПОРЯДОК ВЫПОЛНЕНИЯ

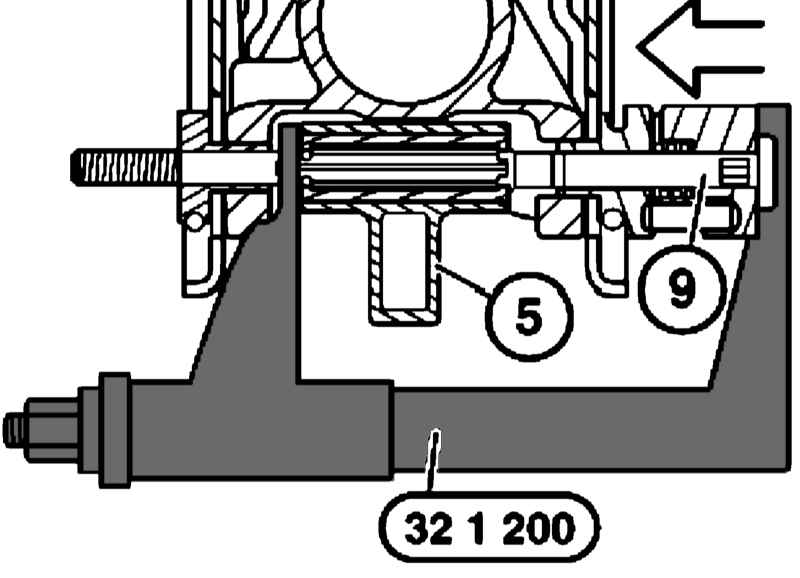

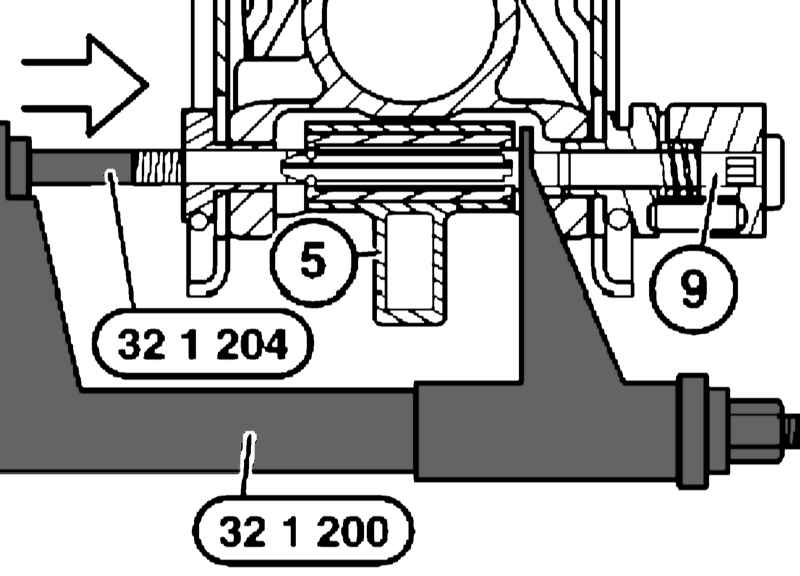

Снимите верхний и нижний кожухи рулевой колонки (см. Раздел Снятие и установка кожухов рулевой колонки). Снимите деревянную панель и отделочную панель вещевого ящика слева. Высвободите торсионную пружину (8) с обеих сторон, отдайте гайку (1) и снимите упорный подшипник (2), зажимной диск (3) и фиксатор (4). Выпрессуйте при помощи специального приспособления № 32 1 200 и насадки № 32 1 204 зажимное приспособление (9) из рычага (5) регулировки рулевой колонки. Придерживайте приспособление за лыски гаечным ключом. Рычаг регулировки должен смотреть на замок вала рулевой колонки, а четырехгранную головку зажимного приспособления следует завести в отверстие трубы кронштейна крепления рулевого вала. Запрессуйте зажимное приспособление (9) при помощи специального приспособления № 32 1 200 в рычаг (5) регулировки рулевой колонки. Наденьте фиксатор (4), зажимной диск (3) и упорный подшипник (2). Вставьте торсионную пружину (8) с обеих сторон. Замените гайку (1).
