12.5.8. Снятие и установка рулевых тяг, сошки и маятникового рычага

Сошка

При замене сошки рулевого управления следует проверить высоту ее установки по отношению к маятниковому рычагу.

ПОРЯДОК ВЫПОЛНЕНИЯ

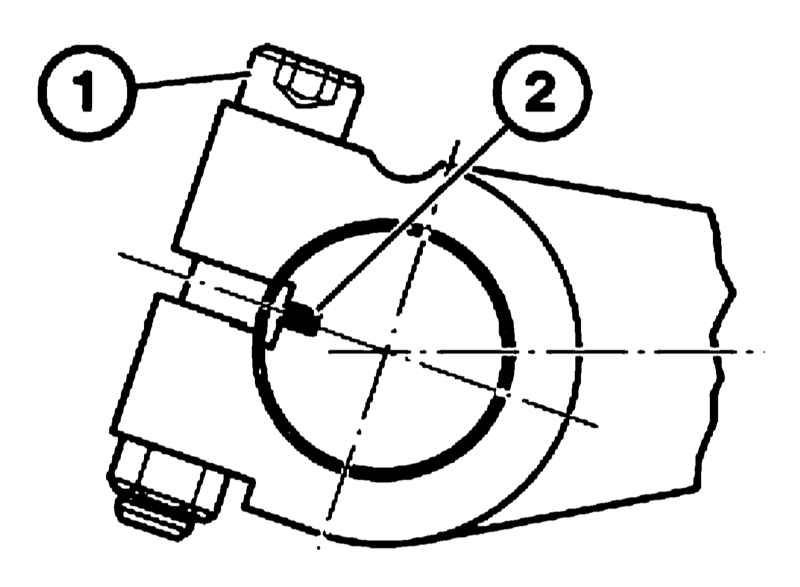

Снимите рулевой механизм (см. Раздел Снятие и установка рулевого механизма с ГУР). Выверните зажимной винт (1), предварительно отметив положение регулируемой сошки рулевого управления на валу с зубчатым сектором. 1 — Зажимной винт 2 — Метки Установка производится в обратном порядке. Насадите сошку рулевого управления до нанесенной метки. При этом метка (2) должна находиться посредине шлица сошки рулевого управления. Замените самоконтрящуюся гайку.

Поперечные рулевые тяги

ПОРЯДОК ВЫПОЛНЕНИЯ

Отвернуть гайку и снять поперечную рулевую тягу с помощью приспособления № 32 1 190. При установке на цапфе и в отверстии не должно быть следов смазки. Замените самоконтрящуюся гайку. При необходимости удерживайте узел от проворачивания за внутренний шестигранник. Ослабьте зажимной болт и выверните поперечную рулевую тягу. Установка производится в обратном порядке. Полностью смажьте регулировочную муфту тяги специальной смазкой. По окончании работ проверьте и отрегулируйте углы установки передних колес.

Средняя тяга

ПОРЯДОК ВЫПОЛНЕНИЯ

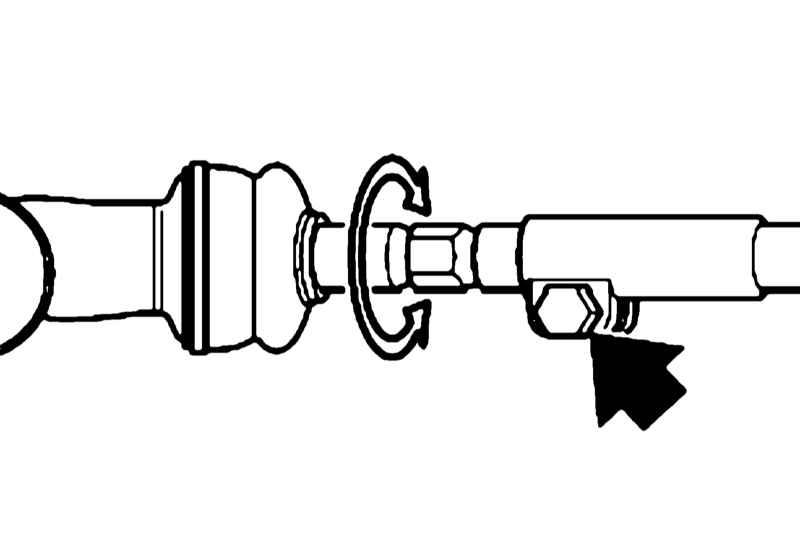

Снять защиту картера двигателя. Отдайте гайку и отсоедините тягу от сошки рулевого управления и от маятникового рычага при помощи съемника № 32 1 190. При установке замените самоконтрящуюся гайку. При необходимости удерживайте узел от проворачивания за внутренний шестигранник. Ослабьте левый и правый зажимные болты (см. иллюстрацию) и выверните регулировочную муфту тяги слева и справа. Измерьте глубину установки регулировочной муфты на концах старой тяги и наверните регулировочную муфту на новой тяге на соответствующую глубину с обеих сторон. Установка производится в обратном порядке. Смажьте регулировочную муфту тяги специальной смазкой. По окончании работ проверьте и отрегулируйте углы установки передних колес.

Маятниковый рычаг

Детали узла крепления маятникового рычага

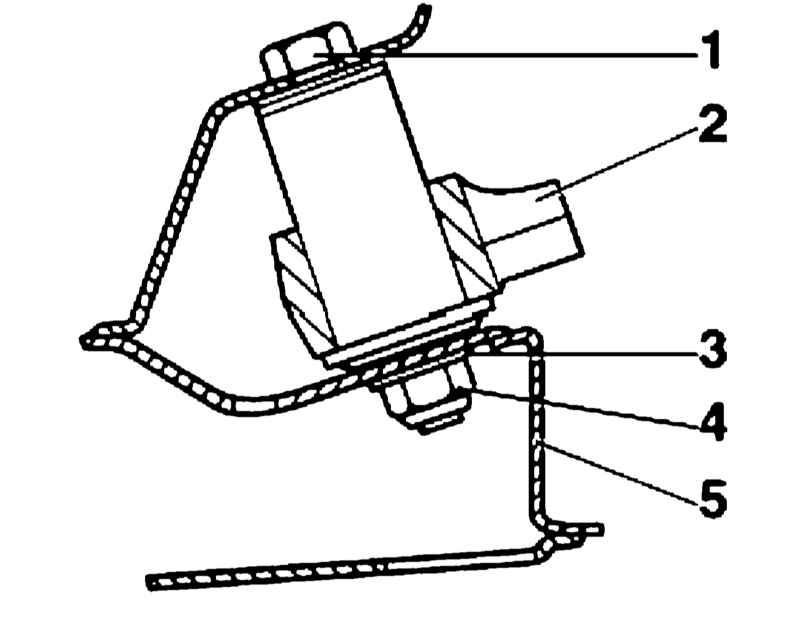

1 — Болт 2 — Маятниковый рычаг 3, 4 — Самоконтрящаяся гайка 5 — Балка переднего моста

После замены маятникового рычага следует отрегулировать сошку рулевого управления.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера двигателя. Отдайте гайку и отсоедините шаровую опору при помощи съемника № 32 1 190. При установке на цапфе и в отверстии не должно быть следов смазки. Замените самоконтрящуюся гайку. При необходимости удерживайте узел от проворачивания за внутренний шестигранник.
