4.1.2. Проверка термовыключателя

Термовыключатель находится у нижнего шлана на радиаторе. Он подключает электровентилятор, когда температура охлаждающей жидкости достигает определенного значения.

Условия проверки:

- Термовыключатель необходимо проверить, если при горячем радиаторе электровентилятор не работает.
- Если нижний шланг радиатора теплый, термостат исправен. При наличии неисправности термостата термовыключатель не может подключать вентилятор, так как он не прогревается охлаждающей жидкостью.

Проверка термовыключателя без снятия

1 Расстыкуйте разъем термовыключателя.
2 Соедините оба контакта на штекере вспомогательным кабелем. Если теперь вентилятор заработает, неисправность находится в термовыключателе. Замените его. Закрепите новый термовыключатель с новым уплотнительным кольцом моментом 20 Н•м.
3 Если несмотря на перемычку термовыключателя, выключатель не работает, проверьте надежность соединения штекера с электродвигателем вентилятора и надежность контакта. Проверьте электрические провода, реле и электродвигатель вентилятора. Проверьте электрические элементы, обратитесь к Главе Бортовое электрооборудование.

Проверка снятого термовыключателя

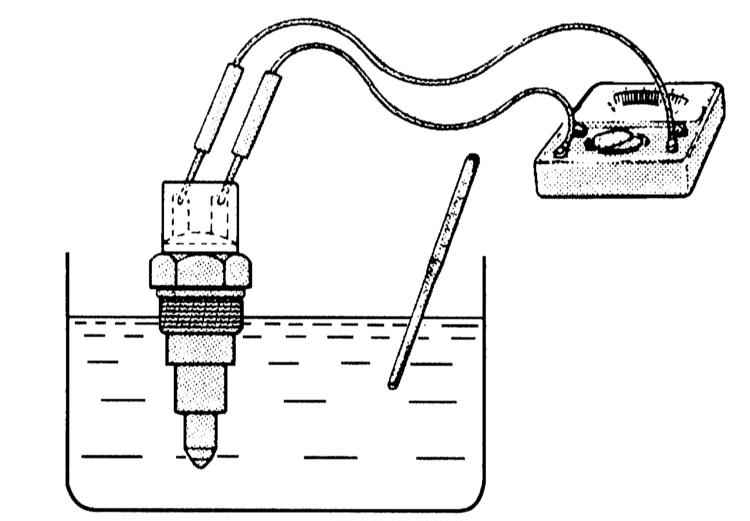

4 Термовыключатель может быть проверен также после снятия. Для этого необходимо к контактам выключателя присоединить омметр.

5 Погрузите термовыключатель в горячую воду до уровня резьбы и измерьте сопротивление. При температуре +93 ± 2°С сопротивление должно составлять 0 Ом, при температуре ниже +89°С сопротивление должно быть бесконечным.
