4.1. Система охлаждения двигателя

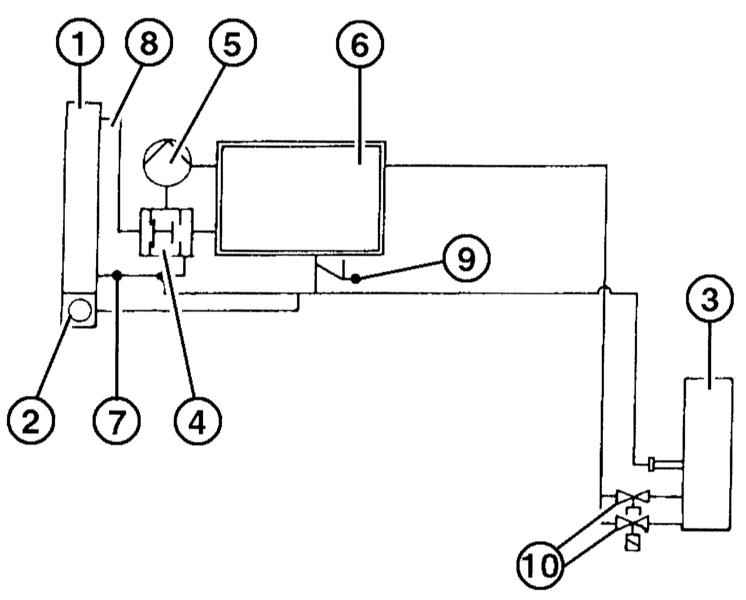

Схема контура охлаждения


1 — радиатор 2 — расширительный бачок 3 — отопление салона 4 — термостат 5 — насос охлаждающей жидкости	6 — блок цилиндров 7 — возврат 8 — подача 9 — подогрев дроссельной заслонки 10 — кран отопителя

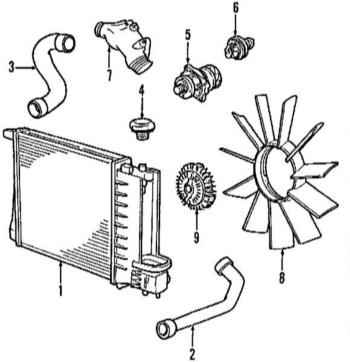

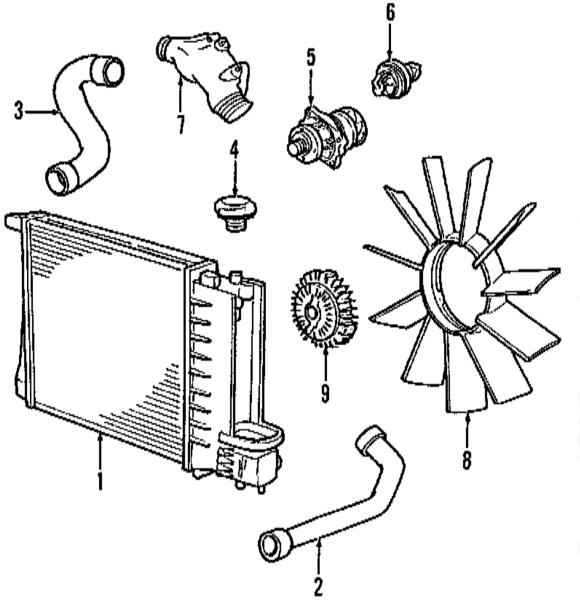

Элементы системы охлаждения


1 — радиатор 2 — нижний шланг радиатора 3 — верхний шланг радиатора 4 — пробка радиатора 5 — водяной насос	6 — термостат 7 — корпус термостата 8 — крыльчатка вентилятора радиатора 9 — вязкостная муфта

Двигатель оснащен циркуляционной системой охлаждения. Пока двигатель не прогрет, охлаждающая жидкость циркулирует только в головке и блоке цилиндров и при открытом кране отопителя в теплообменнике отопителя салона. При возрастании температуры охлаждающей жидкости термостат открывает большой контур охлаждения. Охлаждающая жидкость направляется через радиатор постоянно работающим насосом. Имеется новшество у бензиновых двигателей, состоящее в так называемом охлаждении по характеристикам. При этом система управления двигателем регулирует температуру открывания термостата и оптимизирует, таким образом, температуру двигателя по критерию расхода топлива.

Охлаждающая жидкость заливается через расширительный бачок, который расположен сбоку у радиатора и служит в качестве емкости для жидкости. Он компенсирует расширение жидкости, возникающее вследствие ее нагревания, и дает возможность ей уменьшаться в объеме после остывания двигателя.

Для повышения эффективности охлаждения в системе установлен вентилятор, управляемый в зависимости от температуры. При возрастании температуры охлаждающей жидкости до +93°С термовыключатель подключает через реле вентилятор. Если температура охлаждающей жидкости опускается ниже +89°С, термовыключатель снова выключает вентилятор.

Вентилятор радиатора может включаться при неработающем двигателе. Вследствие наличия теплового застоя в двигательном отсеке это может происходить многократно. Поэтому при выполнении работ в районе вентилятора подождите, пока двигатель охладится.

320i, 323i, 328i с кондиционером: Для повышения эффективности охлаждения на валу насоса охлаждающей жидкости устанавливается дополнительная крыльчатка. В ступице располагается вязкостная муфта. Как только воздух, идущий от радиатора, достигает температуры +90°С, биметаллическая пластина в вязкостной муфте подключает вентилятор. Вентилятор вращается с оборотами двигателя и обеспечивает необходимый расход воздуха до тех пор, пока температура охлаждающего воздуха не опустится до значения +60°С. После этого, вязкостная муфта отключается и уменьшает обороты вентилятора. Вследствие непостоянно работающего вентилятора повышается полезная мощность двигателя и снижается расход топлива.
