10.14.3. Снятие и установка электродвигателя вентилятора системы отопления (кондиционирования) и вентиляции салона

Вам потребуются: отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите панель приборов (см. «Снятие, разборка и установка панели приборов»).

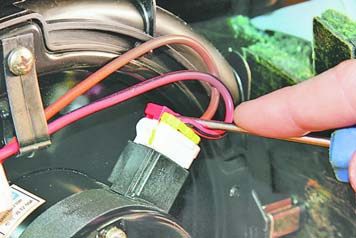

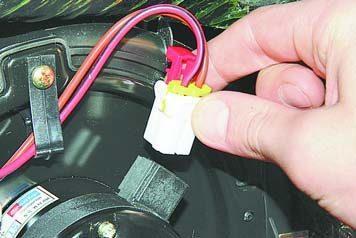

3. Поднимите вверх фиксатор колодки жгута проводов...	4. ...и отсоедините колодку от разъема электродвигателя.

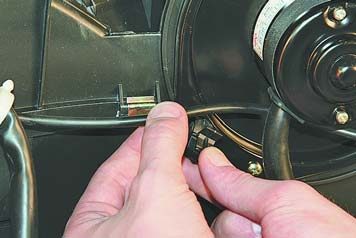

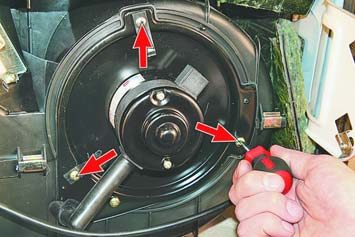

5. Выведите из держателей жгуты проводов.	6. Выверните три винта крепления электродвигателя вентилятора к корпусу отопителя...

Снятие и установка электродвигателя вентилятора системы отопления (кондиционирования) и вентиляции салона

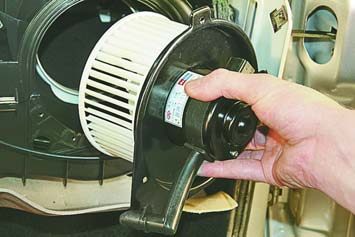

7. ...и извлеките электродвигатель из корпуса.

Примечания

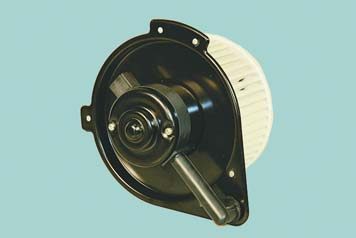

Так выглядит электродвигатель вентилятора в сборе с крыльчаткой. При неисправности электродвигателя или крыльчатки замене подлежит весь узел в сборе, поскольку попытка снятия крыльчатки с вала электродвигателя приведет к ее поломке.

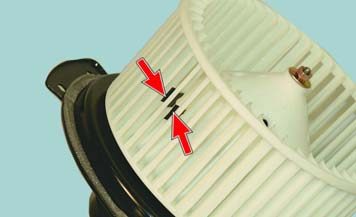

Балансировка крыльчатки выполняется в сборе с электродвигателем в заводских условиях на специализированных диагностических стендах посредством установки на лопасти вентилятора балансирных скоб.

8. Установите электродвигатель вентилятора в порядке, обратном снятию.
