9.1.6. Снятие и установка привода спидометра

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Привод спидометра расположен в задней части коробки передач, вблизи точки входа в дифференциал правого приводного вала. В зависимости от комплектации модели привод может иметь механическую (тросовую) конструкцию, либо представляет из себя электронный датчик.
2. На моделях с тросовым приводом спидометра извлеките крепежный палец и отсоедините трос от приводной шестерни. На других моделях отсоедините соответствующую электропроводку.

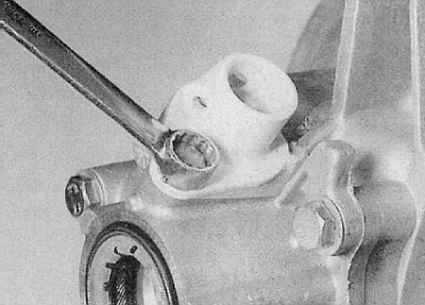

3. Выверните крепежный болт и снимите его вместе термозащитным экраном (если таковой предусмотрен).

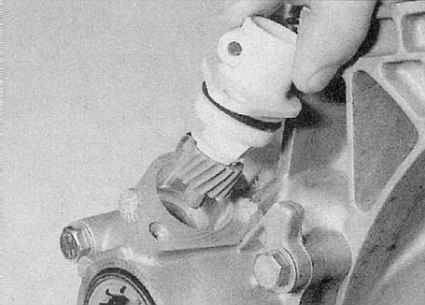

4. Извлеките приводную сборку с ведомой шестерней из картера РКПП и снимите ее вместе с уплотнительным кольцом.

5. В случае необходимости шестерня может быть извлечена из картера коробки передач (не забудьте снять сальник) проверьте состояние шестерни, в случае выявления механических дефектов произведите замену. В обязательном порядке замените уплотнительное кольцо.
6. В случае выявления признаков износа или повреждения ведомой шестерни следует проверить также состояние ведущей шестерни.

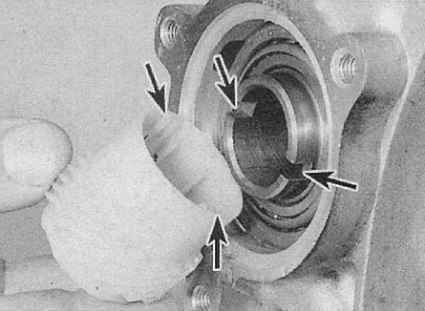

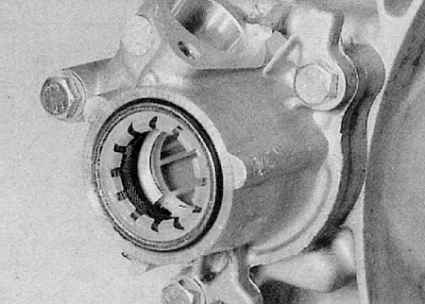

7. Для извлечения ведущей шестерни высвободите из трансмиссии правый приводной вал (см. подразделы "Сальники приводных валов" и "Правый приводной вал" в разделе Замена сальников). Выверните три крепежных болта и снимите кожух ведущей шестерни привода спидометра с картера РКПП (вместе с уплотнительным кольцом). Извлеките ведущую приводную шестерню из сборки дифференциала, снимите все регулировочные шайбы.

1. Установите в дифференциал регулировочные шайбы, затем заведите на свое штатное место ведущую шестерню привода спидометра, проследив за правильностью ввода ее в зацепление с ответными пазами. Установите новое уплотнительное кольцо на заднюю сторону кожуха приводной сборки. Установите кожух на трансмиссию и прочно затяните крепежные болты. Оцените степень износа сальника приводного вала, в случае необходимости произведите замену. Заправьте в трансмиссию приводной вал (см. Замена сальников).

2. Слегка смажьте густой смазкой губки нового сальника и цапфу оси ведомой шестерни. Посадите сальник в сборку привода спидометра.
3. Установите новое уплотнительное кольцо и заправьте приводную сборку на свое штатное место, проследив за правильностью введения шестерен в зацепление.
4. Вверните крепежный болт (при соответствующей комплектации не забудьте про термозащитный экран) и прочно затяните его.
5. На моделях с электрическим спидометром восстановите исходное подсоединение электропроводки. На моделях с тросовым приводом подсоедините трос, смазывая где требуется уплотнительные кольца. Закрепите резиновым трос цилиндрическим штифтом (пальцем).
6. Опустите автомобиль на землю.
