3.1.13. Передняя подушка подвески двигателя

Снимите выпускной коллектор.

Снимите стабилизатор поперечной устойчивости.

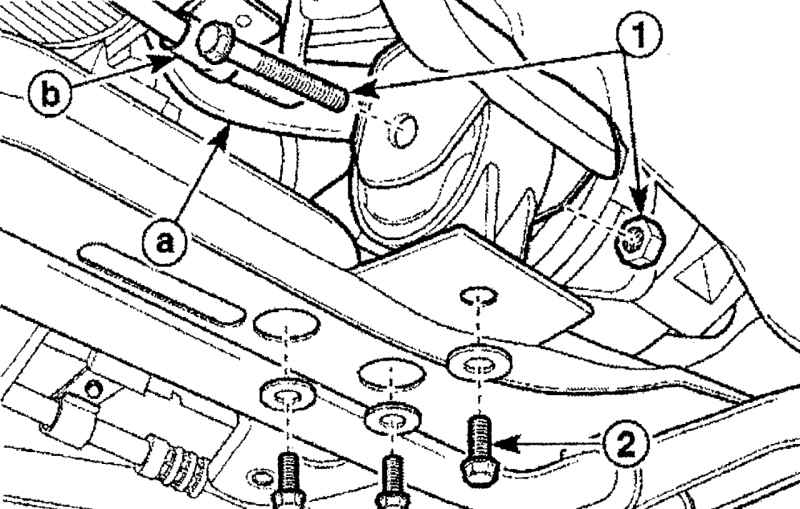

Рис. 3.34. Расположение болтов и гаек крепления втулки передней подушки со стороны кронштейна (1) и со стороны поперечины (2)

Отверните болт и гайку 1 (рис. 3.34) крепления втулки передней подушки (со стороны кронштейна).

Отверните болты 2 крепления втулки передней подушки (со стороны поперечины).

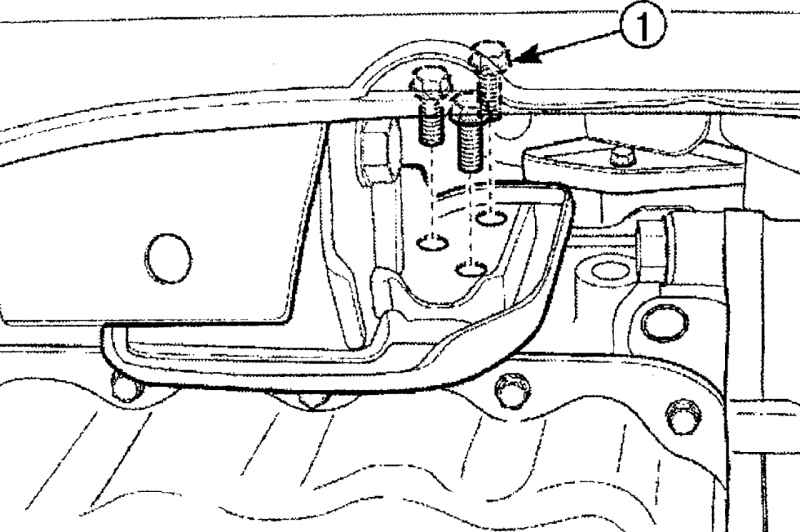

Рис. 3.35. Расположение болтов (1) крепления переднего кронштейна со стороны блока цилиндров

Отверните болты 1 (рис. 3.35) крепления переднего кронштейна (со стороны блока цилиндров).

Снимите втулку передней подушки и передний кронштейн.

Проверьте втулку подушки на отсутствие трещин, затвердение или повреждения.

Установку проводите в последовательности, обратной снятию, с учетом следующего.

Затяните болты переднего кронштейна (со стороны блока цилиндров) моментом 35—41 Н·м.

Затяните болт втулки передней подушки (со стороны поперечины) моментом 35—41 Н·м.

Затяните болты втулки передней подушки (со стороны поперечины) моментом 45—55 Н·м.

Затяните болт и гайку втулки передней подушки (со стороны кронштейна) моментом 68—83 Н·м.
