9.2.8. Выключатель "Стоянка" / нейтраль (автоматическая коробка передач)

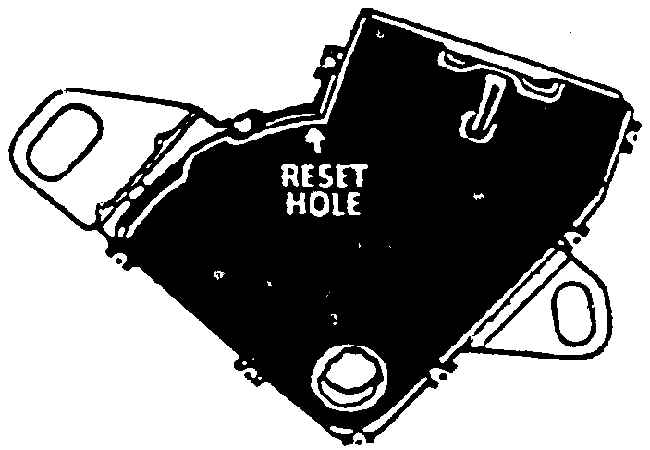

Выключатель "Стоянка" / нейтраль

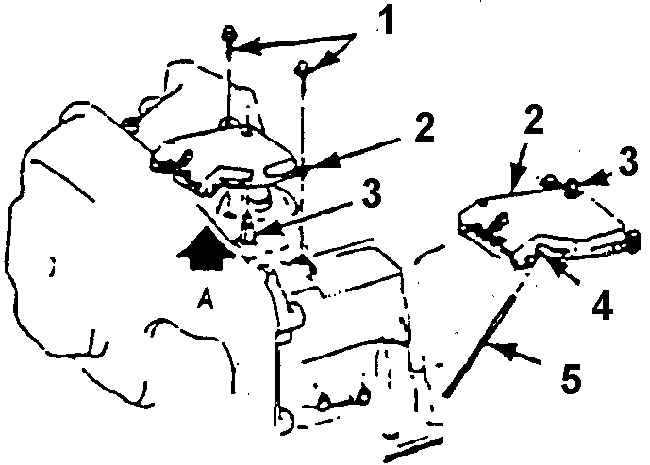

Выключатель "Стоянка" / нейтраль и выключатель фонаря заднего хода


1. БОЛТ, MOMEIT ЗАТЯЖКИ 30 Нм
2. ВЫКЛЮЧАТЕЛЬ
3. ВАЛИК ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ
4. РЕГУЛИРОВОЧНОЕ ОТВЕРСТИЕ В КОРПУСЕ ВЫКЛЮЧАТЕЛЯ
5. ИЗМЕРИТЕЛЬНЫЙ СТЕРЖЕНЬ ДИАМЕТРОМ 2,34 мм

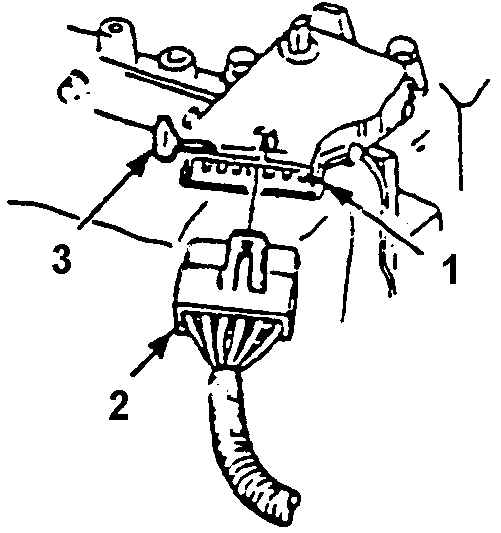

Электрический разъем выключателя с Т-образным фиксатором

1. ВЫКЛЮЧАТЕЛЬ "СТОЯНКА" / НЕЙТРАЛЬ И ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ЗАДНЕГО ХОДА
2. РАЗЪЕМ ВЫКЛЮЧАТЕЛЯ Т-ОБРАЗНАЯ ЛАПКА ФИКСАТОРА

Выключатель "Стоянка" / нейтраль предназначен для контроля за положением селектора автоматической коробки передач. Сигнал выключателя используется ЭБУ при управлении клапаном холостого хода двигателя.
Предупреждение

Запрещена эксплуатация автомобиля при отсоединенном разъеме выключателя "Стоянка" / нейтраль, так как это приведет к нарушению работы двигателя на холостом ходу. Возможна также выдача кода неисправности 24 (отказ датчика скорости автомобиля).


Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Механический привод селектора диапазонов.
2. Электрический разъем.
3. Крепежные болты.
4. Выключатель.

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ – УСТАНОВКА БЫВШЕГО В УПОТРЕБЛЕНИИ ВЫКЛЮЧАТЕЛЯ

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Повернуть валик переключения диапазонов в нейтральное положение.
2. Выключатель, сориентировав его отверстие по лыскам валика.
3. Ввернуть, не затягивая, болты.
4. Вставить в регулировочное отверстие корпуса выключателя измерительный стержень и повернуть выключатель так, чтобы стержень утопился на 9 мм.
5. Затянуть болты.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
Вынуть стержень.
Предупреждение

После регулировки выключателя необходимо проверить блокировку пуска двигателя во всех положениях селектора диапазонов, кроме нейтрали и "Стоянка". Если двигатель запускается и в других положениях селектора, повторить регулировку.



ЗАМЕНА ВЫКЛЮЧАТЕЛЯ – УСТАНОВКА НОВОГО ВЫКЛЮЧАТЕЛЯ

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Повернуть валик переключения диапазонов в нейтральное положение.
2. Выключатель, сориентировав его отверстие по лыскам валика.
3. Ввернуть и затянуть болты. Если отверстия для болтов не совпадают с резьбовыми отверстиями в картере трансмиссии, следует проверить положение валика и установить его в нейтральное положение, не поворачивая выключатель. Выключатель находится в нейтральном положении. Если выключатель был повернут, надо отрегулировать его аналогично выключателю, бывшему в употреблении.
Предупреждение

После регулировки выключателя необходимо проверить блокировку пуска двигателя во всех положениях селектора диапазонов, кроме нейтрали и "Стоянка". Если двигатель запускается и в других положениях селектора, произвести регулировку, применяемую при монтаже бывшего в употреблении выключателя.



Отрегулировать

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перевести селектор диапазонов в нейтральное положение.
2. Ослабить крепежные болты выключателя.
3. Повернуть выключатель на валике до совпадения регулировочного отверстия выключателя с отверстием в лапке держателя. Вставить измерительный стержень диаметром 2,34 мм на глубину 15 мм.
4. Затянуть болты требуемым моментом.
5. Вынуть измерительный стержень.
