15.10. Проверка состояния тормозных дисков

После снятия колес для проверки состояния тормозных колодок проверьте и состояние тормозных дисков.

Размеры тормозных дисков, мм
Диаметр                                                      240
Номинальная толщина                             12/ 20*
Минимально допустимая толщина          10/ 18*

* На моделях с автоматической коробкой передач СТХ тормозные диски оснащены внутренней вентиляцией.

ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ
1. Наличие на поверхности тормозных дисков цветов побежалости слегка голубоватого оттенка — нормальное явление.
2. Тормозные диски не должны иметь глубоких царапин и рисок, вызванных загрязнением или сильно изношенными накладками. Царапины глубоко врезаются в новые тормозные колодки, что существенно уменьшает срок их эксплуатации и ухудшает тормозное действие.
3. Изношенные тормозные диски не обрабатываются.
4. Изношенные до минимально допустимой толщины тормозные диски необходимо заменить. При замене тормозного диска необходимо заменить и второй тормозной диск для обеспечения равномерности распределения тормозных сил.

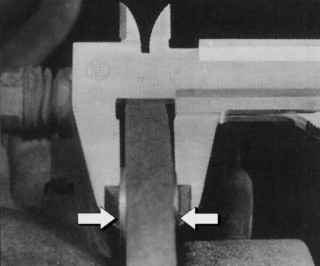

Измерение толщины тормозного диска с использованием двух монет, расположенных с обеих сторон диска между штангенциркулем и тормозным диском
Рис. 14.10. Измерение толщины тормозного диска с использованием двух монет, расположенных с обеих сторон диска между штангенциркулем и тормозным диском


5. Лучше всего измерять толщину дисков, положив по монете с обеих сторон диска между штангенциркулем и тормозным диском (рис. 14.10). Для определения износа отнимите от полученного результата толщину монет.
