4.2. Компоненты системы охлаждения

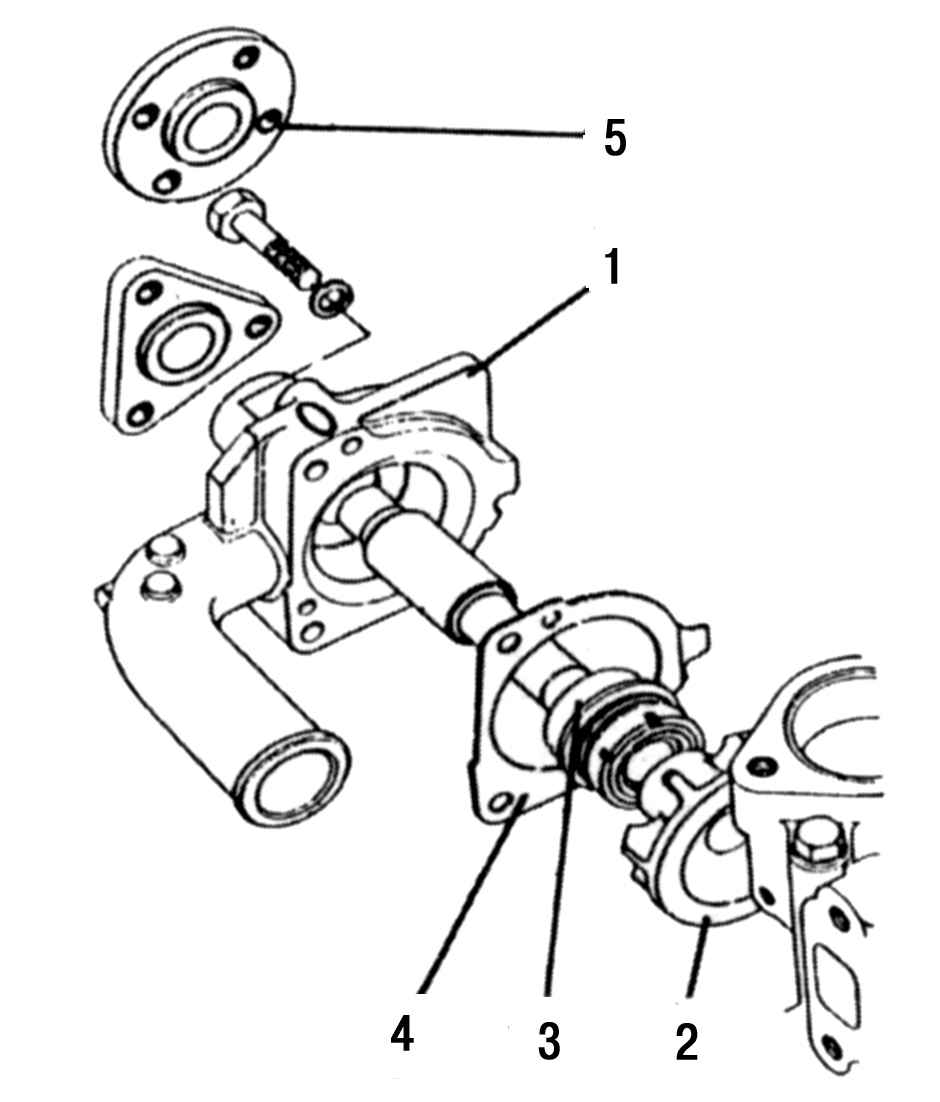

Рис. 170. Водяной насос: 1 — корпус насоса; 2 — крыльчатка; 3 — вал; 4 — уплотнение; 5 — шкив

Водяной насос заставляет циркулировать охлаждающую жикость по системе охлаждения (рис. 170).

Радиатор состоит из двух бачков, соединенных множеством тонкостенных трубок. Для увеличения охлаждаемой поверхности между трубками вставлены сложенные гармошкой пластинки, которые отбирают излишнее тепло и отдают встречному потоку воздуха. Радиатор крепится на верхней и нижней поперечинах.

Термостат поддерживает постоянную температуру двигателя. Новые термостаты в зависимости от модели двигателя открываются при температурах 85—90° С и полностью открыты при 99—102° С. У проработавших термостатов допуск составляет ±3° С. Термостат состоит из закрытого, заполненного специальным воском термоэлемента, воск расширяется в термоэлементе и сжимает пружину клапана, и наоборот. Только при рабочих температурах клапан полностью открыт.

Расширительный бачок находится в правой стороне под капотом по направлению движения. В него добавляется необходимое количество охлаждающей жидкости циркулирующей в системе охлаждения. Избыточное давление и вакуум, создаваемые в расширительном бачке, выравниваются клапанами, находящимися в крышке бачка.

Вентилятор системы охлаждения имеет электрический привод.
