15.3. Демонтаж блока управления отоплением и вентиляцией

Поскольку на практике преобладает наличие систем с ручным регулированием температуры в салоне, то ниже приводится описание демонтажа блока управления для подобных систем.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините аккумуляторную батарею и демонтируйте радиоприемник или аудиосистему.
  2. Вывинтите средние винты из защитной облицовки и…
  3. …осторожно вытащите чехол переключателя (указан стрелкой) из средней консоли.

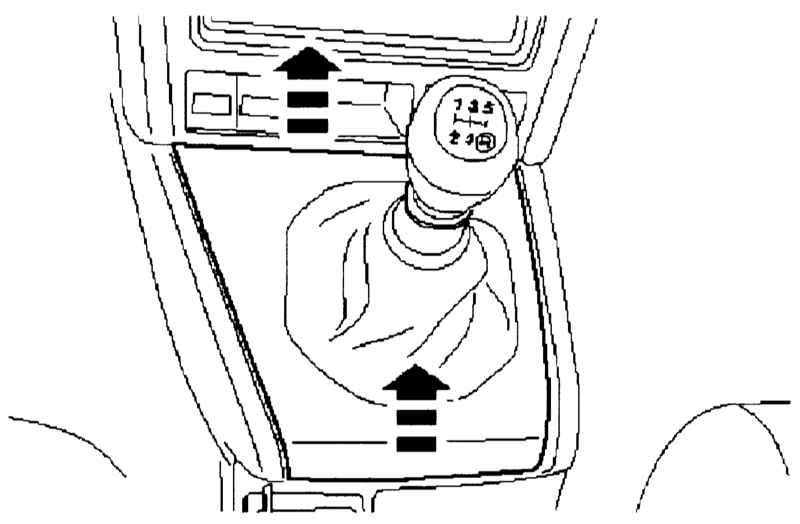

    Вытащите чехол переключателя (стрелки) из средней консоли.

  4. Далее вывинтите нижние винты (указаны стрелками) из защитной облицовки и вытащите декоративную крышку из консоли настолько, чтобы кабельный разъем не оказался слишком натянутым.

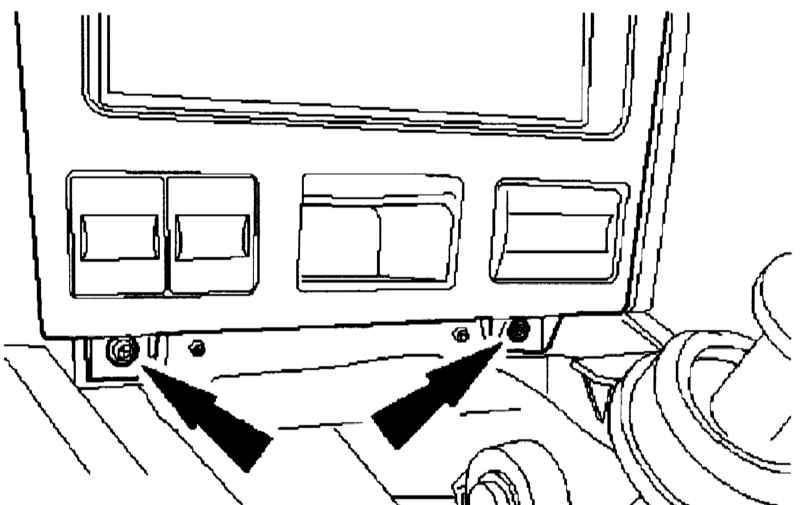

    Вывинтите нижние винты (стрелки) из защитной облицовки.

  5. Перед тем как вытащить выключатель из декоративной крышки, вставьте вначале кусок тряпочки между отверткой и крышкой. Затем отожмите выключатель и отсоедините многоконтактный разъем.

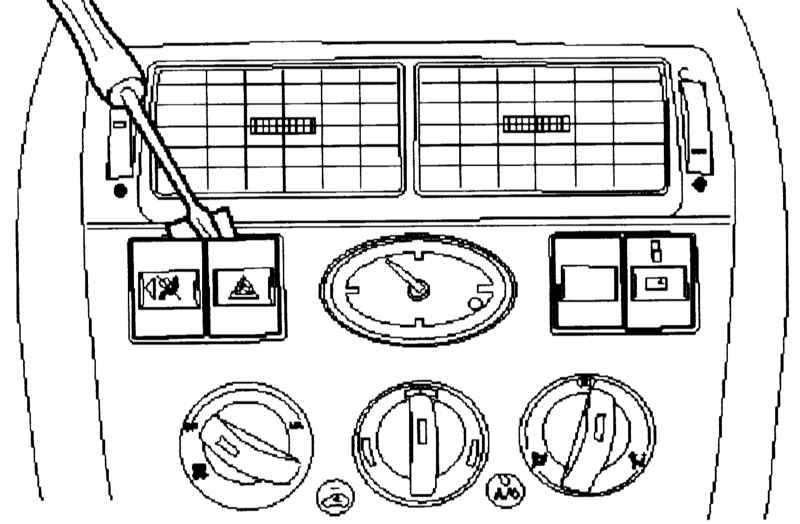

    Вставьте кусок тряпочки между отверткой и крышкой и только после этого отожмите выключатель.

  6. Теперь отвинтите верхние винты (указаны стрелками) из защитной облицовки и…

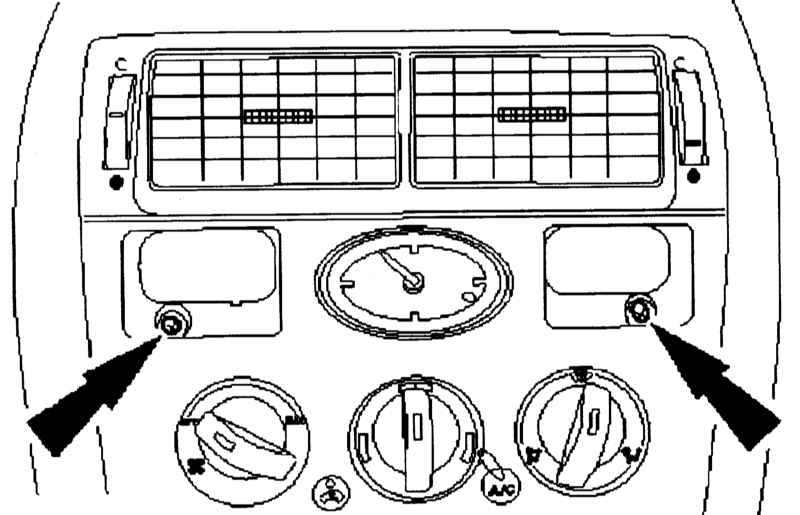

    Отвинтите верхние винты (стрелки) из защитной облицовки.

  7. …отсоедините штекер (указан стрелкой) от блока управления отопителя/кондиционера.

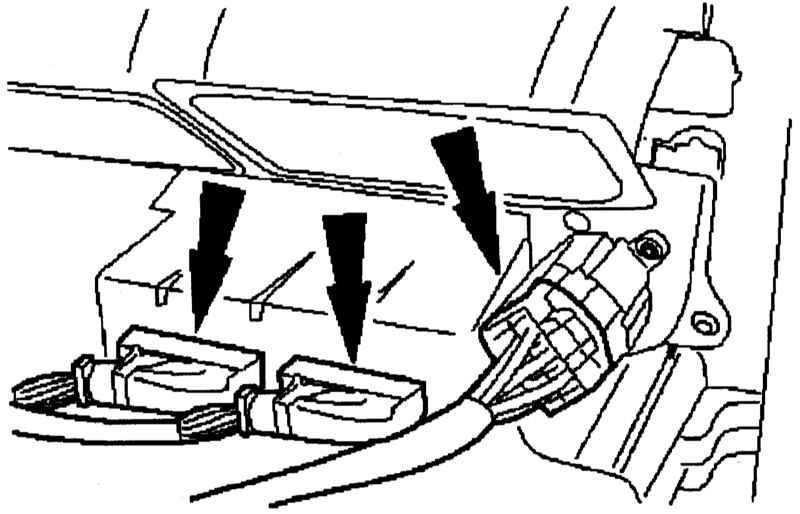

    Отсоедините штекер (стрелки) от блока управления.

  8. Далее отвинтите четыре винта (указаны стрелками) и вытащите блок управления из ниши.

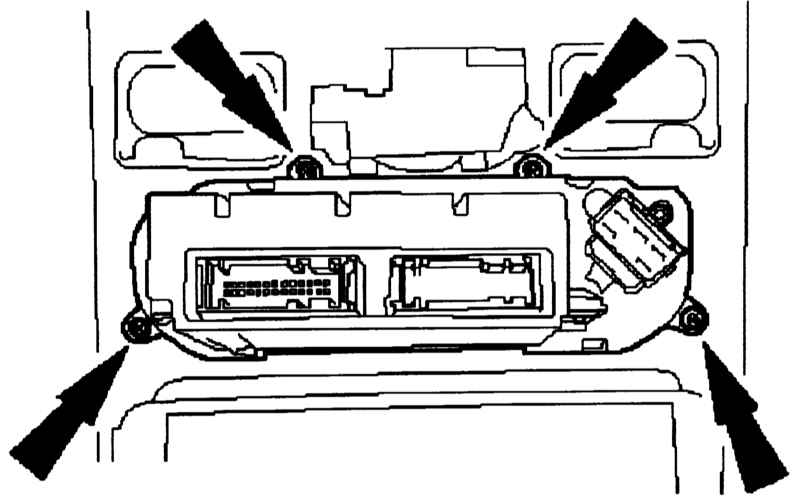

    Отвинтите винты (стрелки) и вытащите блок управления из ниши.

  9. Проведите монтаж в обратном порядке.
