15.6. Замена двигателя вентилятора

При наличии определенной ремесленной сноровки вы всегда сможете заменить двигатель вентилятора.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Освободите в правом пространстве для ног пять зажимов нижней обшивки и…
  2. …снимите поворотный демпфер вещевого ящика. Для этого откройте крышку 1 и сместите верхнюю часть демпфера 2 из вещевого ящика для получения доступа к поворотному демпферу.

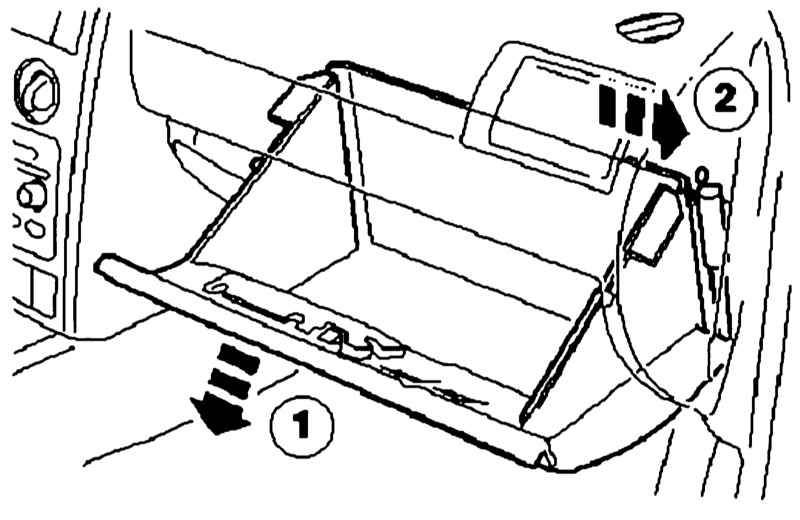

    Снятие поворотного демпфера.

    1 — Крышка, 2 — Верхняя часть поворотного демпфера.

  3. Теперь демонтируйте вещевой ящик. Для этого нажмите на боковые стенки ящика 1 к середине и снимите его с шарниров 2.
  4. Как только ящик оказался свешенным, можно увидеть двигатель вентилятора – вытащите соединительный штекер и…
  5. …вывинтите двигатель (винты указаны стрелками).

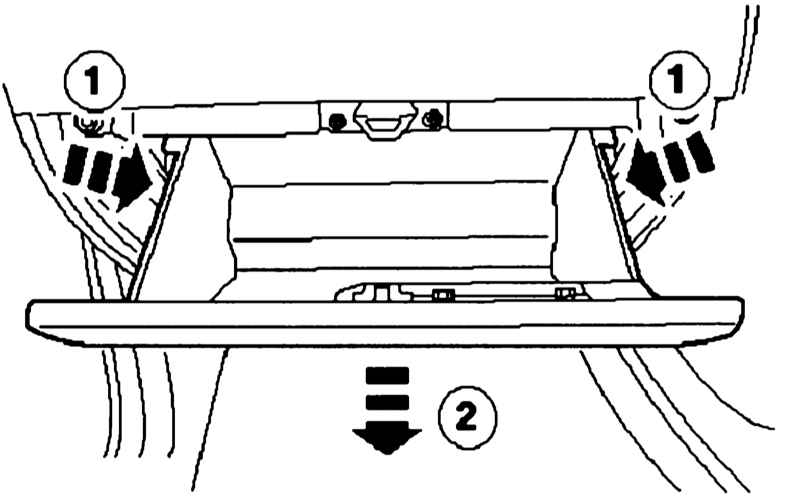

    Демонтаж вещевого ящика: Вначале нажмите на боковые стенки 1 по указанным стрелками направлениям и свесьте затем шарниры 2.

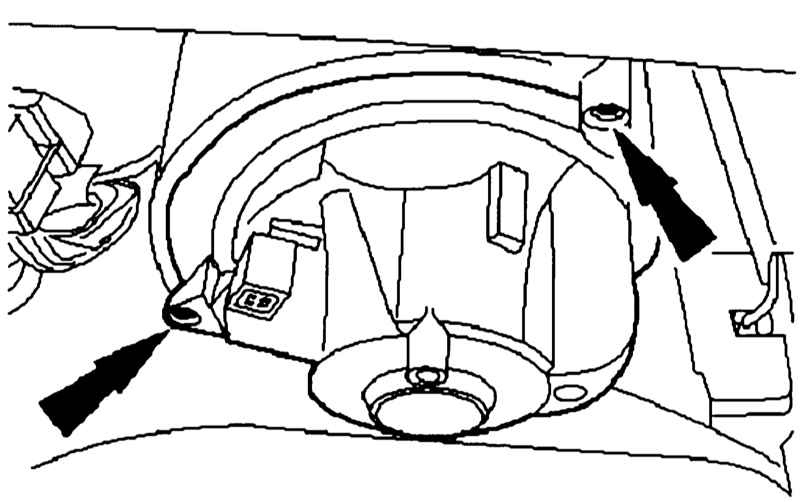

    Демонтаж двигателя вентилятора: отвинтите три винта (указаны стрелками).

  6. Проведите монтаж в обратном порядке.

Точная дозировка – установочные электродвигатели блока управления обогрева/вентиляции

Вместо тросов Боудена в Mondeo процесс переключения в блоке управления обогрева/вентиляции исполняют «чутко работающие» электрические установочные двигатели. Поскольку в быту, как показала практика, у вас не столь часто встречаются неприятности с такими электрическими «услужливыми духами», то здесь не будем на них останавливаться подробно. Однако для тех, у кого установочные двигатели все-таки вызывают интерес, ибо воздухонаправляющие заслонки здесь работают не так, как вы себе это представляете, мы предлагаем здесь чертеж системы обогрева со всеми управляющими элементами и дополнительными узлами.

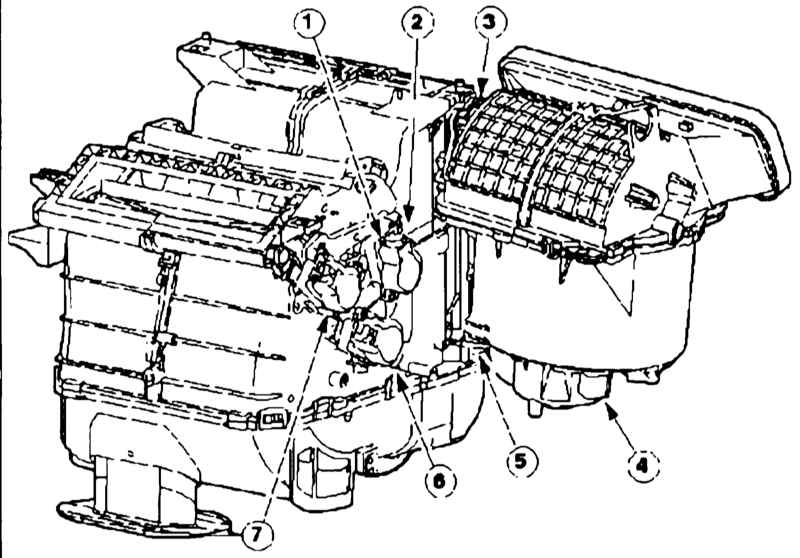

Компактна и производительна: система обогрева в Mondeo

1 — Установочный двигатель сопла обогревателя,
2 — Датчик выходной температуры,
3 — Установочный двигатель сопла вентиляции,
4 — Двигатель вентилятора,

5 — Потенциометр двигателя вентилятора,
6 — Регулятор температуры,
7 — Установочный двигатель сопла вентиляции (середина, пространство для ног).

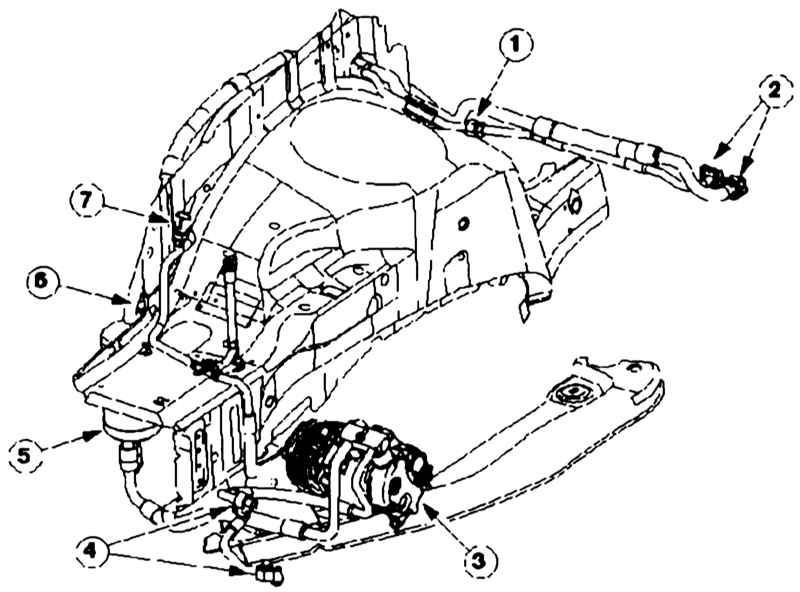

Располагаются в передней части автомобиля: компоненты АС

1 — Фиксирующий дроссель,
2 — Выводы испарителя,
3 — АС-компрессор,
4 — Выводы конденсатора,

5 — Воздухоосушитель,
6 — Выключатель пониженного давления,
7 — Выключатель высокого давления.

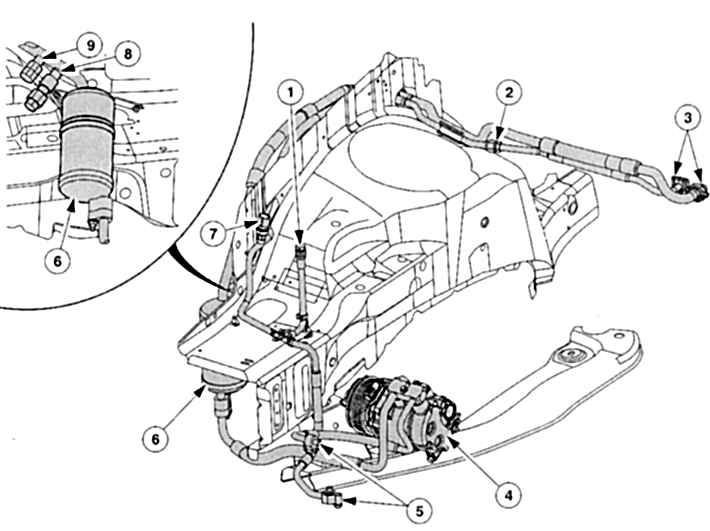

Замкнутая система: кругооборот охлаждающего средства

1 — Сервисный вывод высокого давления,
2 — Фиксирующий дроссель,
3 — Выводы испарителя,
4 — Компрессор,
5 — Выводы конденсатора,

6 — Воздухоосушитель/аккумулятор,
7 — Выключатель высокого давления,
8 — Выключатель пониженного давления,
9 — Сервисный вывод низкого давления.

Эффективна и незаметна — система кондиционирования (АС)

Поскольку система обогрева достаточно дешевая, то она недурно «смотрится» с серийной АС: она работает незаметно на заднем плане и годами не требует особого ухода и технического обслуживания. Если в вашем Mondeo и случились исключения из этого правила, то лучше вызвать специалиста по системам кондиционирования. Для выполнения соответствующих ремонтных работ здесь необходимо иметь, несомненно, специальный инструментарий, который, безусловно, можно не обнаружить в техническом фонде любителя. Для получения общего представления о системе кондиционирования Mondeo ниже предлагаются чертежи с ее функциональными компонентами и «путями следования» охлаждающего средства.
