4.17. Снятие и установка испарителя К/В с расширительным клапаном

1. Произведите разрядку системы кондиционирования воздуха в условиях специализированной мастерской.
2. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

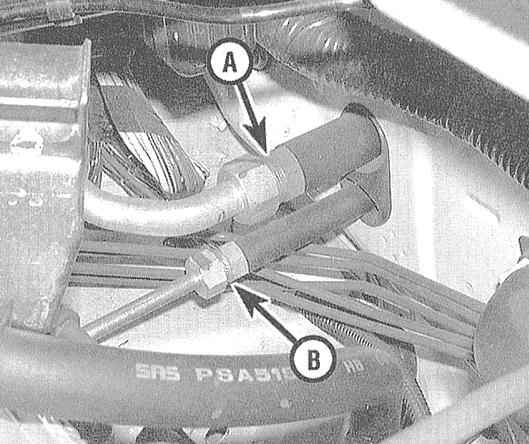

3. Выверните болты и отсоедините от испарителя две рефрижераторных линии.

4. Сразу же закупорьте открытые концы линий и штуцеры во избежание попадания в систему грязи.
5. Снимите пассажирский коленный упор, расположенную под ним металлическую штангу и вещевой ящик со своей рамой (см. Главу Кузов).
6. Отсоедините электропроводку от термостата.

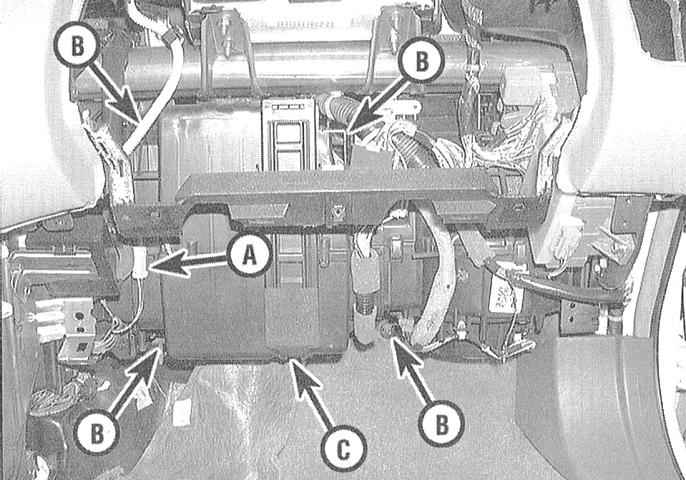

7. Отпустите фиксаторы крепления кожуха испарителя к переборке двигательного отсека и панели приборов.

8. Отсоедините сливной шланг и снимите сборку испарителя с автомобиля.

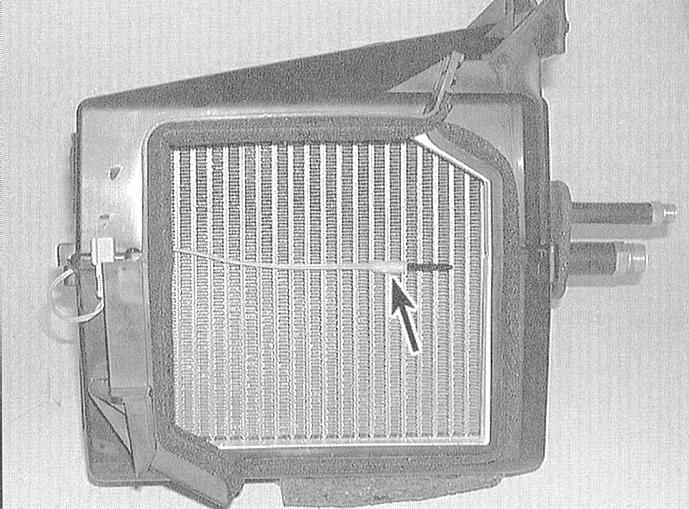

9. Снимите с испарителя термочувствительный датчик.

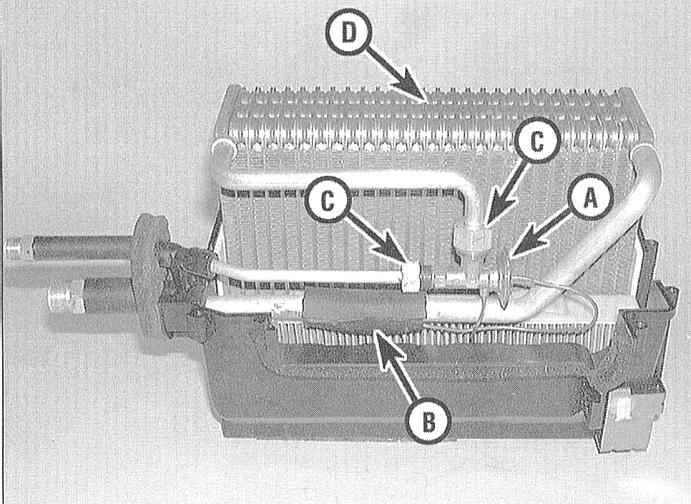

10. Снимите воздушные фильтры с поддонами (см. Главу Настройки и текущее обслуживание), затем выверните винты, разделите кожух на две половины и высвободите из него испаритель. В случае необходимости снимите расширительный клапан.

1. Установка производится в обратном порядке. Не забудьте заменить уплотнительные кольца штуцерных соединений, - перед установкой смажьте новые кольца рефрижераторным маслом R-134а. Скотчем примотайте капиллярную трубку расширительного клапана к всасывающей линии и установите на свое штатное место термочувствительный датчик.

2. Произведите зарядку системы и проверку ее на утечки в условиях специализированной мастерской. При замене испарителя долейте в систему около 40 мл рефрижераторного масла.
