7.3. Проверка катушки зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

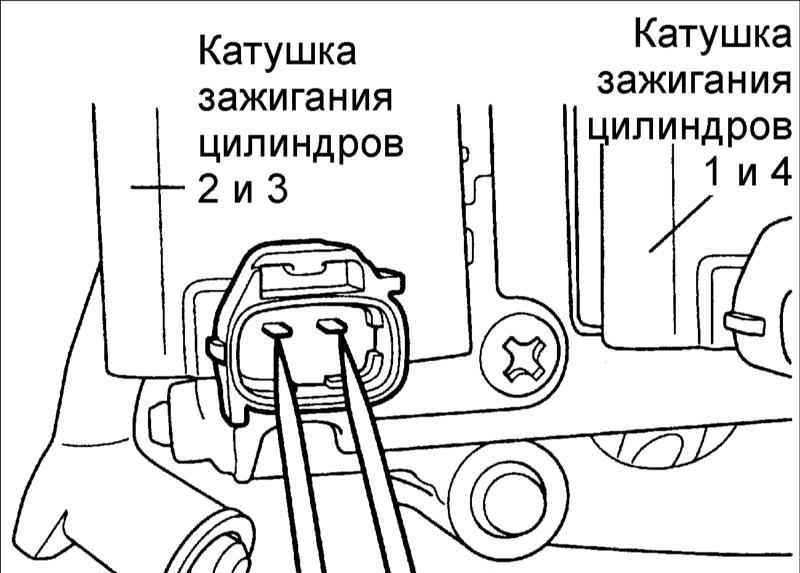

	Измерьте сопротивление первичной обмотки между контактами 1 и 2 разъема.

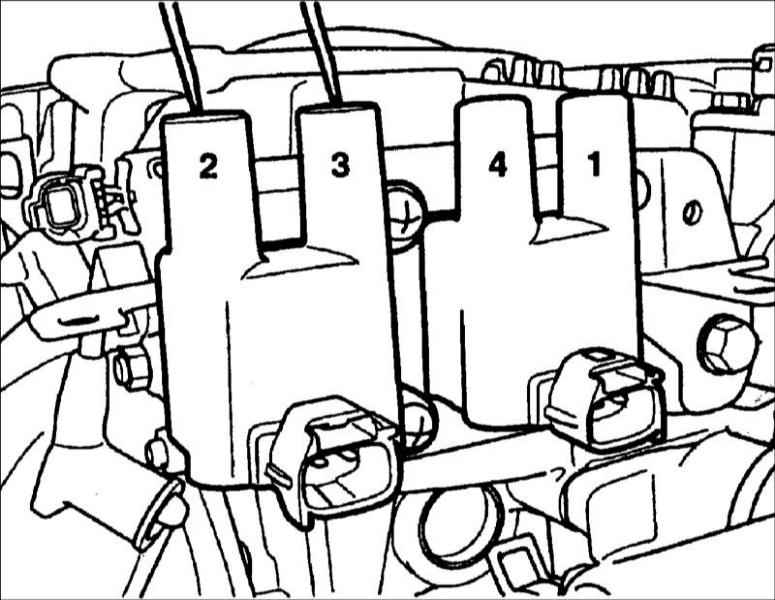

	Измерьте сопротивление вторичной обмотки между катушки зажигания клеммами высокого напряжения 1 и 4 цилиндров и между клеммами 2 и 3 цилиндров. Сопротивление: 13,00 кОм ±15%.

При измерении сопротивления вторичной обмотки катушки зажигания убедитесь, что отсоединили электрический разъем от катушки зажигания.
