6.1.16. Снятие и установка электронного блока управления ABS

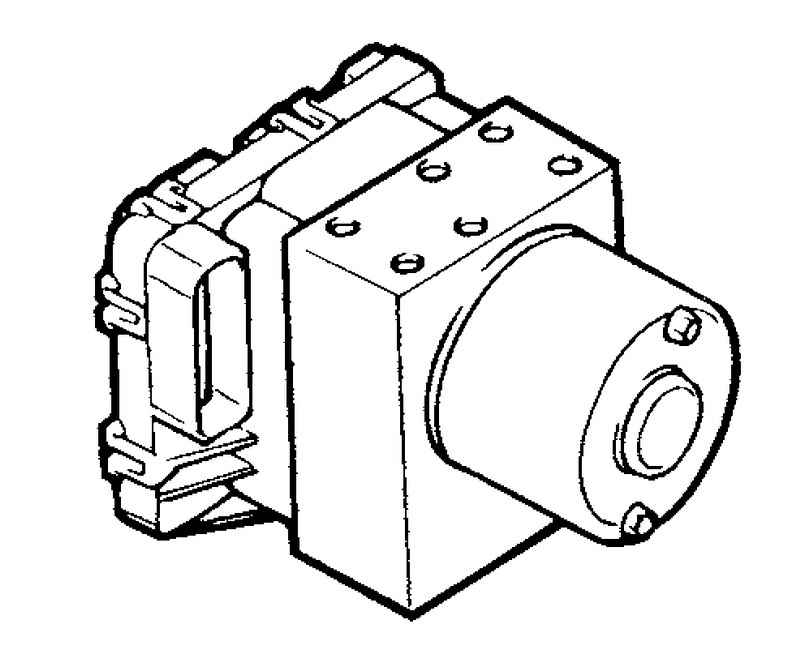

Электронный блок управления ABS
Рис. 6.66. Электронный блок управления ABS



Снятие

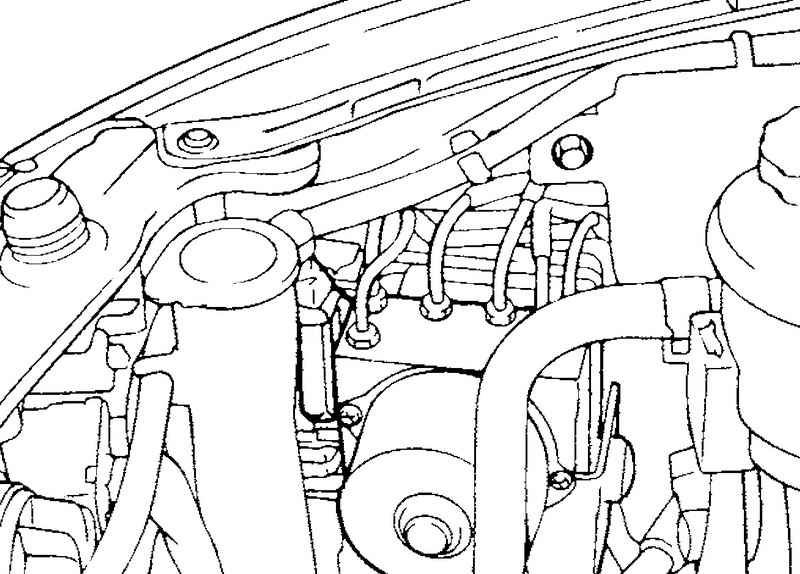

Тормозные трубки гидравлического блока ABS
Рис. 6.67. Тормозные трубки гидравлического блока ABS


Отсоедините тормозные трубки от гидравлического блока ABS (рис. 6.67).

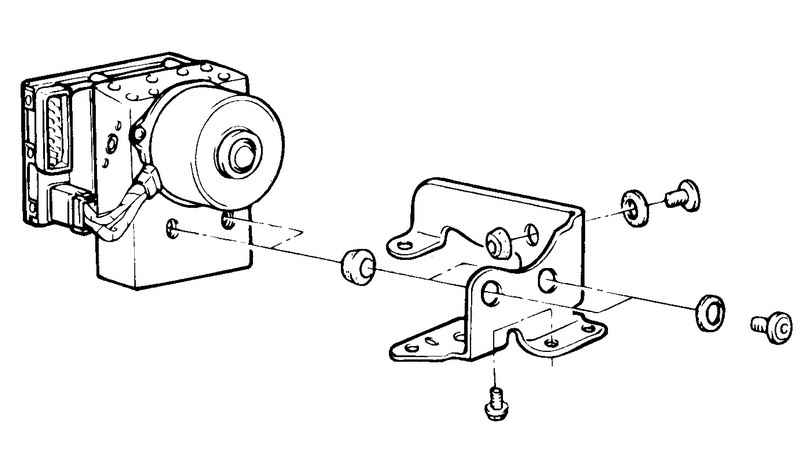

Узел гидравлического блока
Рис. 6.68. Узел гидравлического блока


Отверните болт крепления узла гидравлического блока и электронного блока управления ABS (HESU), затем снимите узел (рис. 6.68).

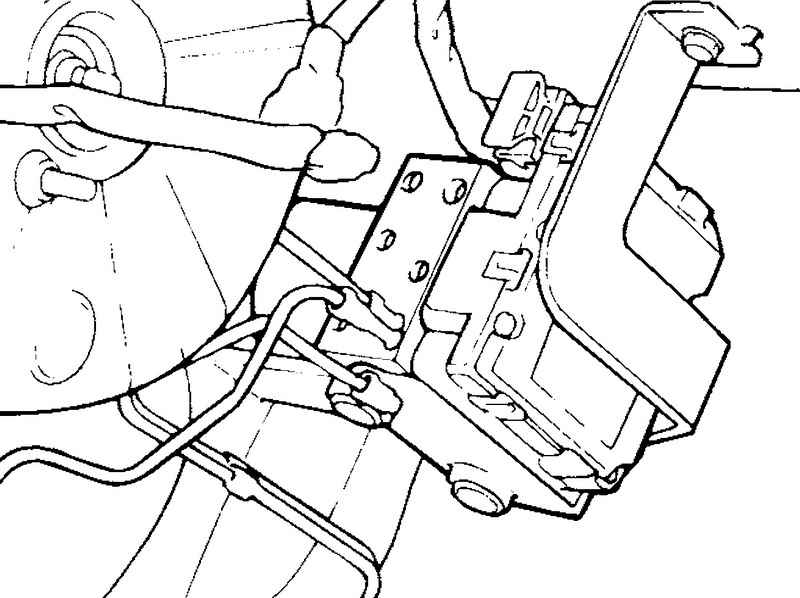

Разъемы электронного блока управления ABS
Рис. 6.69. Разъемы электронного блока управления ABS


Отсоедините разъемы электронного блока управления ABS (рис. 6.69).

ВНИМАНИЕ
Никогда не пытайтесь разбирать узел гидравлического блока и электронного блока управления ABS (HESU).
Блок управления должен переноситься и храниться в вертикальном положении с заглушенными отверстиями. Тормозную жидкость из блока не сливайте.

Установка
Установка производится в порядке, обратном снятию.
Затяните болт и гайки крепления блока управления и тормозных трубок регламентированным моментом.
Момент затяжки болта крепления: 8–10 Н·м, гайки трубок: 13–17 Н·м.
