6.1.4. Проверка и регулировка хода рычага стояночного тормоза

Поднимите рычаг стояночного тормоза с усилием приблизительно 196 Н и подсчитайте количество щелчков.

Ход рычага стояночного тормоза - 8 щелчков.

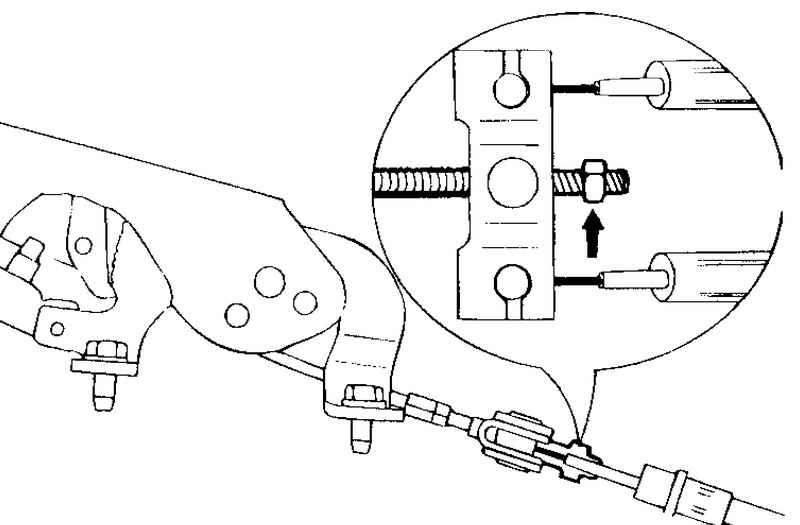

Рис. 6.8. Регулировочная гайка

Если величина хода рычага стояночного тормоза (количество щелчков) не соответствует номинальному значению, отрегулируйте ход рычага вращением регулировочной гайки на уравнителе троса привода стояночного тормоза (рис. 6.8).

Контрольная лампа тормозной системы гаснет при полностью опущенном рычаге стояночного тормоза и загорается при поднятии рычага на один зубец храповика (щелчок). Если работа контрольной лампы отличается от указанной, замените лампу.

После регулировки проверьте отсутствие прихватывания задних тормозов при полностью опущенном рычаге стояночного тормоза.
