2.3. Оборудование автомобиля, расположение приборов и органов управления

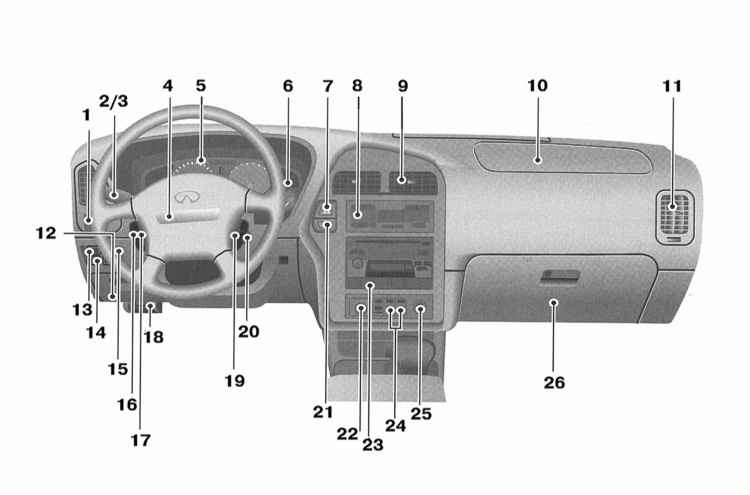

Схема расположения органов управления на панели приборов автомобиля

1 — Переключатель управления функционированием электропривода дверных зеркал заднего вида
2 — Выключатель противотуманных фар
3 — Левый подрулевой переключатель выбора режимов функционирования фар/ управления функционированием указателей поворотов
4 — Водительская фронтальная подушка безопасности
5 — Приборный щиток (комбинация приборов)
6 — Правый подрулевой переключатель управления функционированием очистителей и омывателей стекол
7 — Выключатель аварийной сигнализации
8 — Панель управления функционированием автоматической системы кондиционирования воздуха
9 — Дефлектор центрального воздуховода систем отопления/ вентиляции/ кондиционирования воздуха
10 — Пассажирская фронтальная подушка безопасности
11 — Дефлектор бокового воздуховода систем отопления/ вентиляции/ кондиционирования воздуха
12 — Крышка монтажного блока предохранителей/ монетница

13 — Главный выключатель темпостата
14 — Потенциометр регулировки интенсивности подсветки приборов
15 — Индикатор противоугонной системы
16 — Рулевой переключатель управления мобильным телефоном (модели, оборудованные штатным коммуникатором Infiniti)
17 — Рычаг регулировки положения рулевой колонки
18 — Рычаг отпускания защелки замка капота
19 — Переключатель управления функционированием темпостата
20 — Замок зажигания/ блокировки рулевой колонки
21 — Выключатель обогрева заднего стекла/ наружных зеркал заднего вида
22 — Переключатель режимов функционирования раздаточной коробки (4WD)
23 — Аудиосистема
24 — Выключатели обогрева передних сидений
25 — Прикуриватель
26 — Вещевой ящик
