10.11. Снятие механизма привода выключения сцепления на автомобиле с двигателем ВАЗ-2106

Автомобили с двигателем ВАЗ-2106 комплектуются коробками передач Иж-2126 или ВАЗ-21074. Операции, одинаковые для обеих комплектаций, показаны на примере коробки передач Иж-2126.

Перед отсоединением картера сцепления от картера коробки передач ВАЗ 21074 необходимо слить масло из коробки передач (см. «Замена масла» ).

Снимаем коробку передач (см. «Снятие и установка коробки передач на автомобиле с двигателем ВАЗ-2106» ).

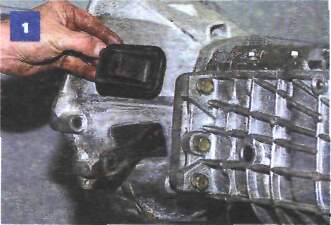

Снимаем чехол вилки привода выключения сцепления.

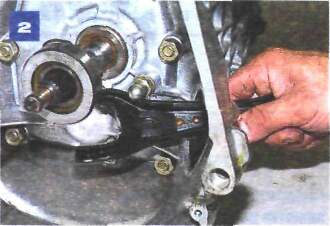

Потянув, вынимаем вилку из картера.

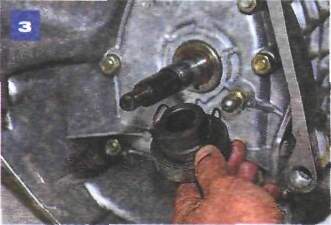

Снимаем подшипник выключения сцепления.

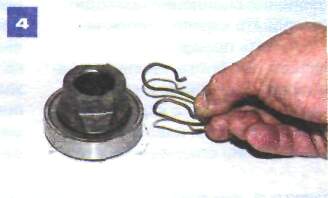

Снимаем с подшипника пружину.

Для замены направляющей втулки подшипника выключения сцепления разъединяем картер сцепления и проставку коробки передач. Для этого:

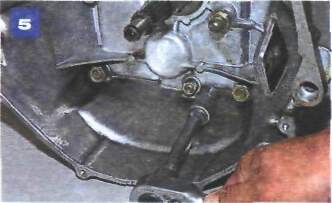

головкой «на 13» с удлинителем отворачиваем одну гайку в нижней части картера сцепления,...

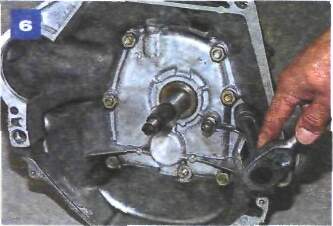

...а головкой «на 17» - еще шесть гаек.

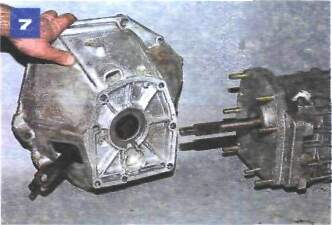

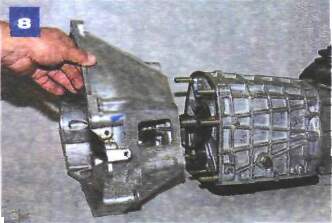

Снимаем картер сцепления со шпилек проставки коробки передач Иж-2126 (прокладка в этом месте не предусмотрена).

Снимаем картер сцепления со шпилек картера коробки передач ВАЗ-21074 (Внимание! Соединение уплотнено прокладкой, которую при сборке лучше заменить новой, нанеся герметик на обе ее стороны).

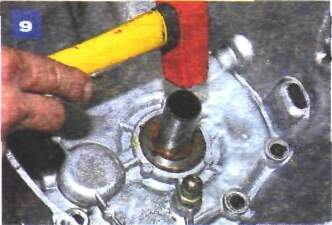

Молотком выпрессовываем втулку, подлежащую замене,...

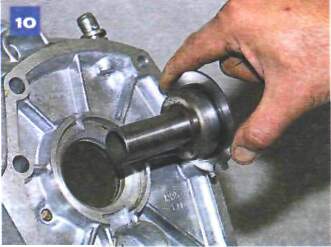

...и вынимаем ее.

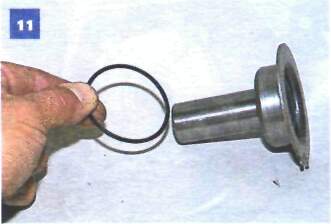

Соединение втулки с картером сцепления уплотнено резиновым кольцом.

Перед установкой новой втулки смазываем тонким слоем смазки ее посадочную поверхность и резиновое кольцо.

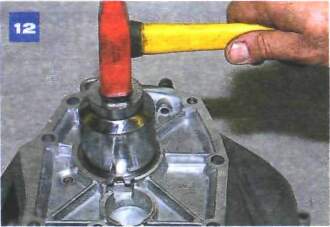

Запрессовываем втулку подходящим отрезком трубы.

После замены втулки на автомобиле, укомплектованном коробкой передач ВАЗ-21074, необходимо установить новый сальник первичного вала коробки передач (см. «Замена сальника первичного вала коробки передач» ).

Устанавливаем детали в обратной последовательности, смазав поверхности трения вилки и направляющей втулки подшипника выключения сцепления смазкой ШРУС-4.

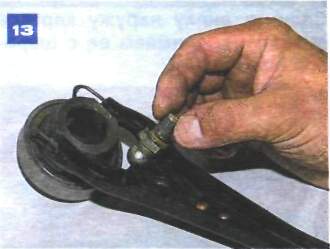

При установке вилки выключения сцепления...

...ее концы должны зайти под усики пружины обоймы подшипника. Одновременно с этим шаровая опора (для наглядности снята) должна войти в прорезь пружины вилки.
