19.11. Подрулевой переключатель

Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Рычагом левого переключателя включаются указатели поворотов и переключается свет фар, рычагом правого — включаются очиститель и омыватель ветрового стекла.

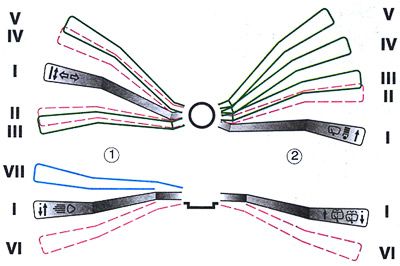

Положения рычагов подрулевого переключателя:

1 - рычаг переключателя указателей поворотов и света фар. I - указатели поворотов выключены; включен ближний свет фар, если переключателем наружного освещения включены фары; II - включены указатели левого поворота (нефиксируемое положение); III - включены указатели левого поворота (фиксируемое положение); IV - включены указатели правого поворота (нефиксируемое положение); V - включены указатели правого поворота (фиксируемое положение); VI - (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (нефиксируемое положение); VII - (от себя) включен дальний свет фар, если переключателем наружного освещения включены фары (фиксируемое положение).

2 - рычаг переключателя очистителей и омывателей стекол. I - очиститель ветрового стекла выключен; II - включен прерывистый режим работы очистителя ветрового стекла (нефиксируемое положение); III - включен прерывистый режим работы очистителя ветрового стекла (фиксируемое положение); IV - включена первая скорость очистителя ветрового стекла; V - включена вторая скорость очистителя ветрового стекла; VI - (на себя, независимо от положения рычага) включены омыватель и очиститель ветрового стекла (нефиксируемое положение).

Перед снятием подрулевого переключателя отсоединяем провод «массы» от аккумуляторной батареи. Снимаем рулевое колесо (см «Снятие рулевого колеса» )

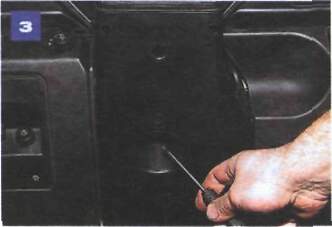

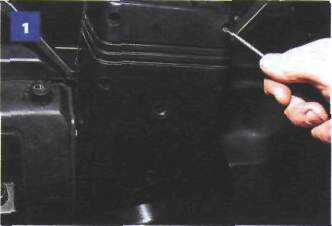

Крестообразной отверткой отворачиваем четыре винта, соединяющих две части кожуха рулевой колонки.

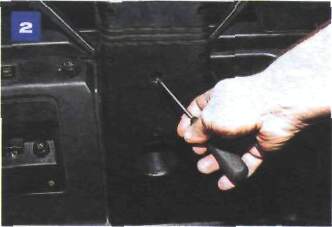

Тем же инструментом отворачиваем саморез крепления нижней части кожуха к подрулевому переключателю...

...и саморез, крепящий нижнюю часть кожуха к кронштейну рулевой колонки.

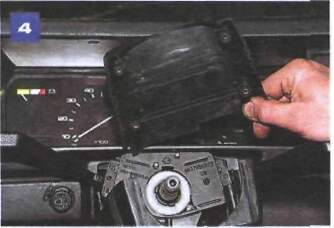

Снимаем верхнюю...

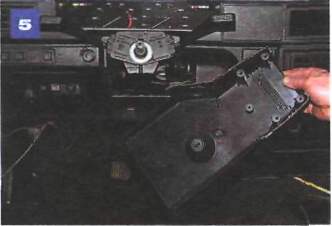

...и нижнюю части кожуха.

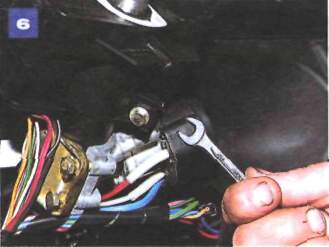

Ключом «на 8» ослабляем стяжной болт хомута соединителя подрулевого переключателя...

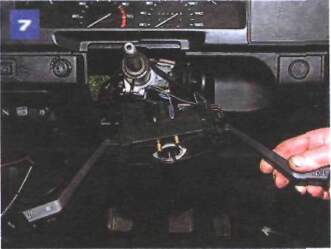

...и снимаем подрулевои переключатель с вала рулевого управления.

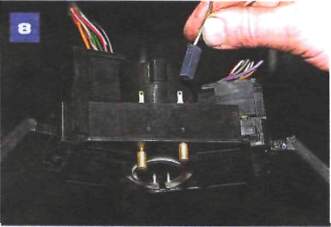

Отсоединяем провод звукового сигнала...

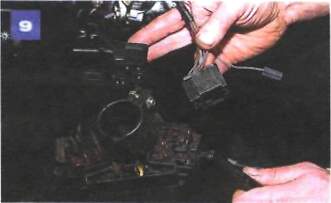

...и две колодки жгутов проводов от правого и левого переключателей.

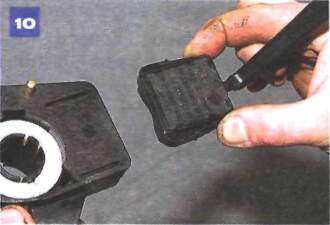

Сжав пальцами фиксаторы, снимаем правый подрулевои переключатель.

Аналогично снимаем левый подрулевои переключатель.

Устанавливаем подрулевои переключатель и снятые детали в обратной последовательности.
