19.15. Контрольные приборы

Комбинация приборов расположена на приборной панели за рулевым колесом и объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива, вольтметр, эконометр и контрольные лампы. Контрольные лампы со светофильтром красного цвета запрещают дальнейшее движение.

На части автомобилей может устанавливаться стрелочная комбинация приборов с электронным спидометром, привод которого осуществляется не тросиком, а электрическими импульсами отдатчика, установленного на коробке передач.

Контрольные приборы

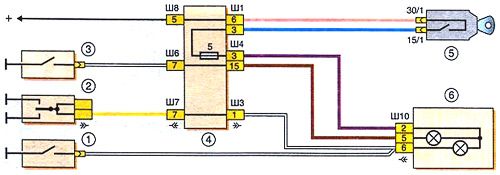

Схемы соединения сигнализаторов аварийных режимов:

1 - выключатель контрольной лампы стояночного тормоза; 2 - выключатель контрольной лампы гидропривода рабочей тормозной системы; 3 - датчик аварийного давления масла; 4 - монтажный блок; 5 - выключатель зажигания; 6 - комбинация приборов.
