19.16. Система управления экономайзером принудительного холостого хода (ЭПХХ)

Система ЭПХХ (управления экономайзером принудительного холостого хода) служит для снижения расхода топлива и токсичности отработавших газов. Система состоит из электро-пневмоклапана, блока управления и микровыключателя. Боковой штуцер электропневмоклапана соединен трубкой с пневмоклапаном экономайзера принудительного холостого хода в карбюраторе, а центральный штуцер — с патрубком впускной трубы. Микро выключатель установлен на кронштейне карбюратора, элек-тропневмоклапан и блок управления — на моторном щите.

Системы ЭПХХ на автомобилях с двигателями УМПО-331 и ВАЗ-2106 конструктивно одинаковы и различаются только устройством экономайзеров карбюраторов и типом блоков управления (на двигателе УМПО-331 применяется блок 252.3761, на двигателе ВАЗ-2106 - блок 25.3761 или 2533.3761).

Работает система так. Блок управления непрерывно контролирует частоту вращения коленчатого вала двигателя. При частоте врашения 1500 мин-1±5% и закрытой дроссельной заслонке (режим принудительного холостого хода) блок управления отключает электропневмоклапан, его внутренняя полость сообщается с атмосферой, и связанный с ним пневмоклапан экономайзера карбюратора перекрывает подачу топлива в систему холостого хода. При снижении частоты вращения коленчатого вала двигателя до 1245 мин-1±5% блок управления включает электропневмоклапан, и подача топлива в систему холостого хода возобновляется. При открытой дроссельной заслонке подачу напряжения к электропневмоклапану обеспечивает микровыключатель, на рычажок которого воздействует плечо рычага привода дроссельной заслонки.

Неисправность системы ЭПХХ проявляется в рывках автомобиля при движении с малой скоростью, остановках двигателя в режиме холостого хода или вспышках в цилиндрах двигателя после выключения зажигания. Проверка работоспособности системы ЭПХХ и демонтаж ее элементов на автомобилях с двигателями УМПО-331 и ВАЗ-2106 проводятся практически аналогично.

Система управления экономайзером принудительного холостого хода (ЭПХХ)

Схема системы экономайзера принудительного холостого

хода (ЭПХХ): 1 - электропневмоклапан; 2 - микровыключатель; 3 - монтажный блок; 4 - катушка зажигания; 5 - блок управления.

Для проверки блока управления системой ЭПХХ на холостом ходу увеличиваем частоту вращения коленчатого вала до 1500 мин-1 и снимаем привод с одного из выводов микровыключателя. При исправном блоке управления обороты коленчатого вала начнут «плавать» в пределах 1200-1500 мин-1 , при неисправном — останутся стабильными. Для проверки пневмоклапана экономайзера карбюратора при работе двигателя на холостом ходу отсоединяем от его штуцера трубку — двигатель должен остановиться. Неисправный пневмоклапан заменяем (см. «Карбюратор»).

Для проверки электролневмоклапана на работающем двигателе отсоединяем провод от одного из его контактов. При исправном пневмоклапане экономайзера карбюратора двигатель должен остановиться в течение 1-2 с. Если двигатель продолжает работать, электропневмоклапан следует заменить.

Для проверки микровыключателя отсоединяем от его выводов провода (см. «Снятие микровыключателя» ).

Система управления экономайзером принудительного холостого хода (ЭПХХ)

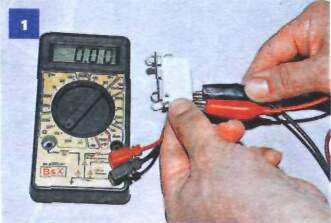

Подсоединяем к выводам микровыключателя щупы омметра (для наглядности фото сделано на снятом микровыключателе).

У исправного микровыключателя сопротивление между выводами должно быть близко к нулю (контакты замкнуты). При нажатии на рычажок...

Система управления экономайзером принудительного холостого хода (ЭПХХ)

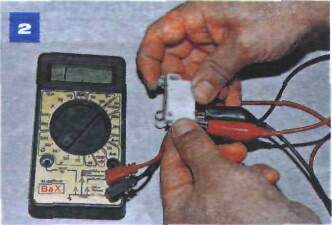

...сопротивление между выводами возрастает до бесконечности (контакты разомкнуты).
