22.11. Снятие бортов кузова и их замков

Работу выполняем с помощником.

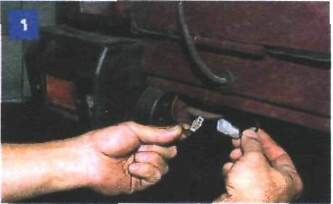

Для снятия заднего борта кузова вынимаем из задней поперечины грузовой платформы проводку питания фонарей освещения номерного знака...

Снятие бортов кузова и их замков

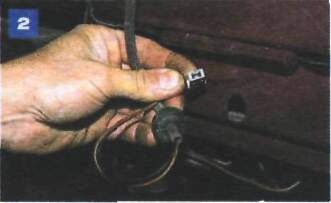

...и размыкаем разъем.

Снятие бортов кузова и их замков

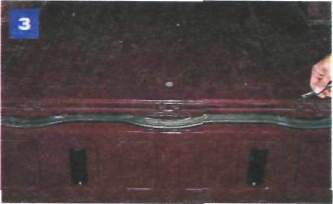

Вынимаем провод из отверстия задней поперечины.

Снятие бортов кузова и их замков

Ключом «на 13» отворачиваем по два болта каждой из трех петель...

Снятие бортов кузова и их замков

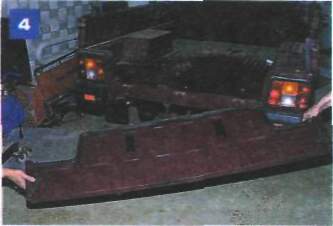

...и снимаем задний борт кузова.

Для снятия замка бортов кузова...

Снятие бортов кузова и их замков

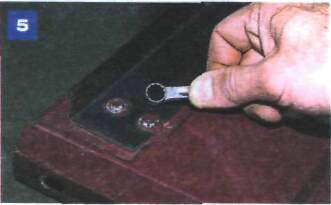

...ключом «на 10» отворачиваем два болта крепления замка...

Снятие бортов кузова и их замков

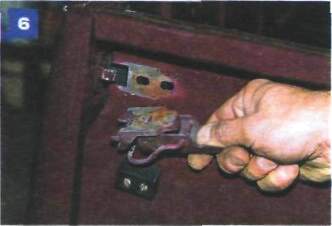

...и снимаем замок.

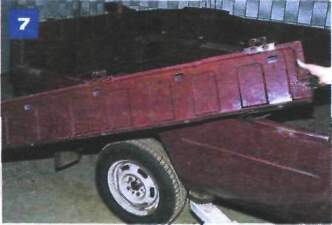

Для снятия бокового борта кузова ключом «на 13» отворачиваем по два болта каждой из трех петель...

Снятие бортов кузова и их замков

...и снимаем борт.

Устанавливаем борта в обратной последовательности. Положение замков регулируем, сдвигая болты крепления замков в овальных отверстиях бортов.
