22.5. Снятие заднего фонаря, замена ламп

Снятие заднего фонаря, замена ламп

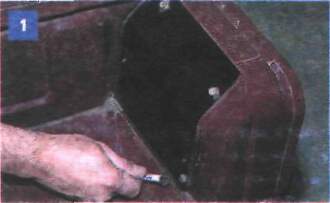

Ключом «на 10» отворачиваем три самореза крепления лючка...

Снятие заднего фонаря, замена ламп

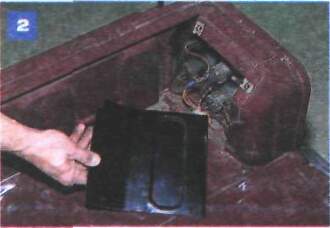

...и снимаем его.

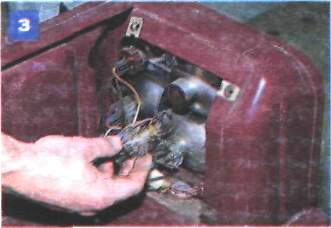

Поворачиваем патрон лампы против часовой стрелки...

Снятие заднего фонаря, замена ламп

...и вынимаем его вместе с лампой.

Снятие заднего фонаря, замена ламп

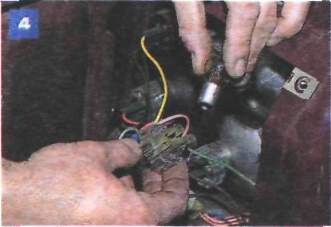

Слегка нажимаем на лампу, поворачиваем ее против часовой стрелки и вынимаем.

Для снятия фонаря в сборе...

Снятие заднего фонаря, замена ламп

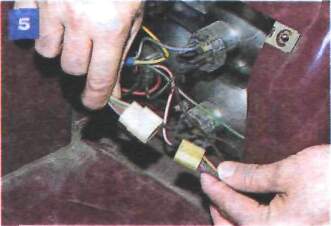

...отсоединяем колодку жгута проводов,...

Снятие заднего фонаря, замена ламп

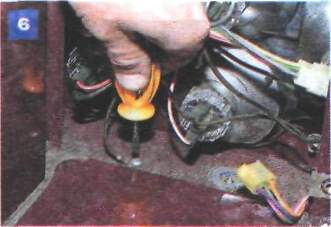

...шлицевои отверткой отворачиваем винт крепления провода «массы»,...

Снятие заднего фонаря, замена ламп

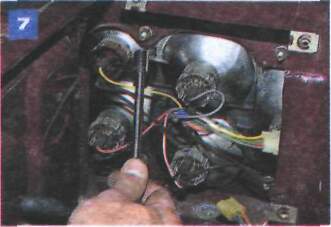

...и, отвернув головкой «на 10» четыре гайки,...

Снятие заднего фонаря, замена ламп

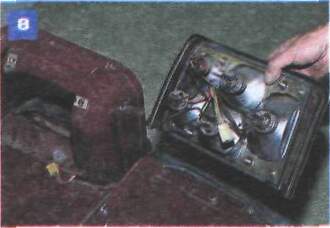

...снимаем фонарь с его жгутом проводов.

Снятие заднего фонаря, замена ламп

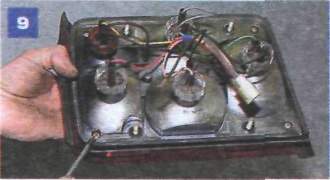

Для разъединения частей фонаря крестообразной отверткой отворачиваем четыре самореза...

Снятие заднего фонаря, замена ламп

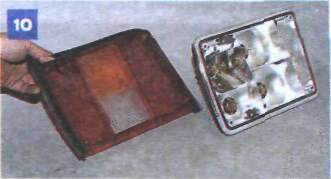

...и снимаем рассеиватель с отражателя.

Собираем и устанавливаем фонарь в обратной последовательности.
