22.3. Снятие амортизатора задней подвески

Устанавливаем автомобиль на смотровую канаву или подьемник.

Снятие амортизатора задней подвески

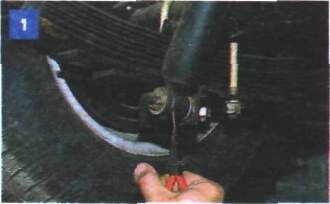

Расшплинтовываем гайку крепления нижней проушины амортизатора к пластине стремянок...

Снятие амортизатора задней подвески

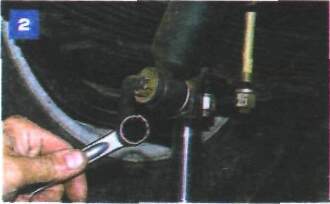

...и накидным ключом «на 19» отворачиваем ее.

Устанавливаем регулируемый упор под пластину стремянок...

Снятие амортизатора задней подвески

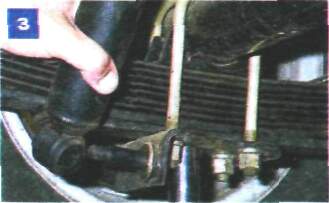

...и отсоединяем нижнее крепление амортизатора.

Аналогично отсоединяем верхнее крепление амортизатора...

Снятие амортизатора задней подвески

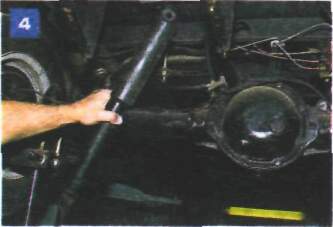

...и снимаем амортизатор.

Снятие амортизатора задней подвески

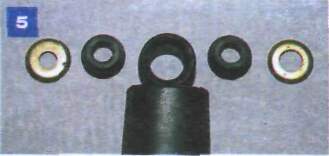

В проушине амортизатора установлены резиновые втулки, а осевое перемещение проушины ограничивают стальные шайбы.

Устанавливаем амортизатор в обратной последовательности, при этом гайки окончательно затягиваем в положении «автомобиль на колесах».
