11. Оси и приводные валы

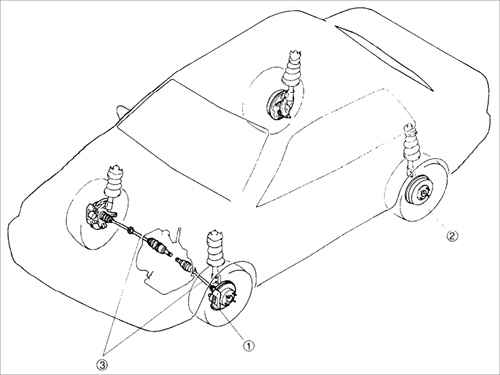

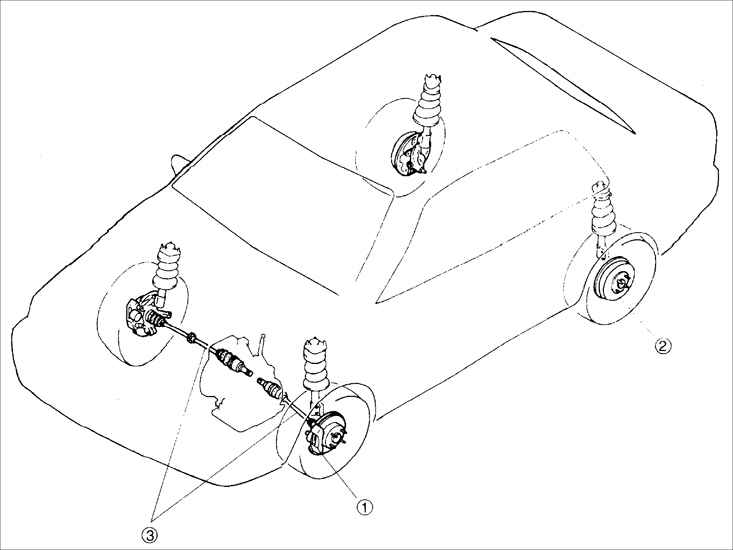

Передняя и задняя оси и приводные валы

1 – передняя ось;
2 – задняя ось;
3 – передний приводной вал

Приводной вал

Приводные валы передают крутящий момент от двигателя, коробки передач и дифференциала на передние колеса. В картере коробки передач приводные валы крепятся шлицевыми соединениями с полуосевыми шестернями дифференциала. Фиксация шлицевого наконечника внутреннего шарнира приводного вала в полуосевой шестерне производится пружинным стопорным кольцом. При установке, стопорное кольцо сжимается, входя в канавку вала. После того как вал полностью установлен в полуосевую шестерню дифференциала, стопорное кольцо разжимается и фиксирует шлицевой наконечник от осевого перемещения. Наружные шарниры проводных валов крепятся к ступицам передних колес, установленных на подшипниках. Крепление вала к ступице осуществляется гайкой с буртиком. Для исключения отворачивания гайки, буртик гайки загибается в выемку приводного вала. Люфт между ступицей и приводным валом устраняется расположением шлицов. Шлицы в ступице расположены прямо, а шлицы на валу выполнены под небольшим углом. Различное исполнение шлицов обеспечивает соединение с предварительным натягом, то есть неподвижной посадкой исключающей все регулировки.

Шарниры равных угловых скоростей (ШРУСы) установлены с двух сторон приводного вала. Все наружные ШРУСы типа Birfield, а внутренние – трипоидного типа. ШРУСы трипоидного типа используются для предотвращения передачи вибраций двигателя через приводные валы на кузов автомобиля. ШРУСы необходимы для передачи крутящего момента и компенсации движения передней подвески. Также, ШРУСы позволяют изменять длину приводного вала и передавать крутящий момент под постоянно меняющимися углами. Для обеспечения гибкости, в ШРУСах типа Birfield используют шарики, расположенные в корпусе шарнира. В шарнирах типа Tripoid (трипоидного типа) используется три ролика, установленных на основании с тремя осями.

Трипоидные ШРУСы могут сниматься и обслуживаться. ШРУСы типа Birfield (шариковые) не снимаются и не обслуживаются, на них возможна замена только защитного чехла.
