9. Механическая коробка передач

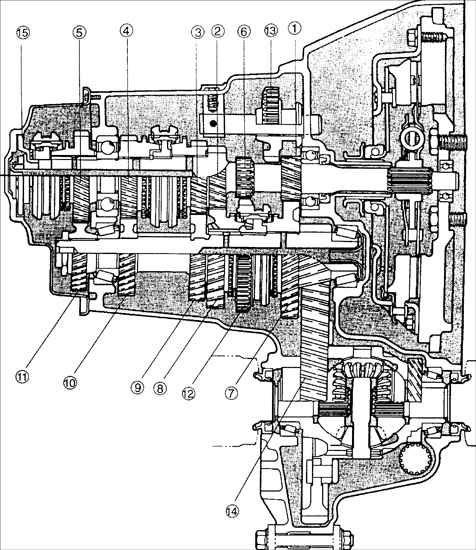

Механическая коробка передач, устанавливаемая с двигателем BF DOHC

1 – ведущая шестерня 1-ой передачи;
2 – ведущая шестерня 2-ой передачи;
3 – ведущая шестерня 3-ой передачи;
4 – ведущая шестерня 4-ой передачи;
5 – ведущая шестерня 5-ой передачи;
6 – ведущая шестерня передачи заднего хода;
7 – ведомая шестерня 1-ой передачи;
8 – ведомая шестерня 2-ой передачи;
9 – ведомая шестерня 3-ой передачи;
10 – ведомая шестерня 4-ой передачи;
11 – ведомая шестерня 5-ой передачи;
12 – ведомая шестерня передачи заднего хода;
13 – промежуточная шестерня передачи заднего хода;
14 – шестерня дифференциала;
15 – реверсивное синхронное конусное кольцо
