8.14. Ремонт рабочего цилиндра сцепления

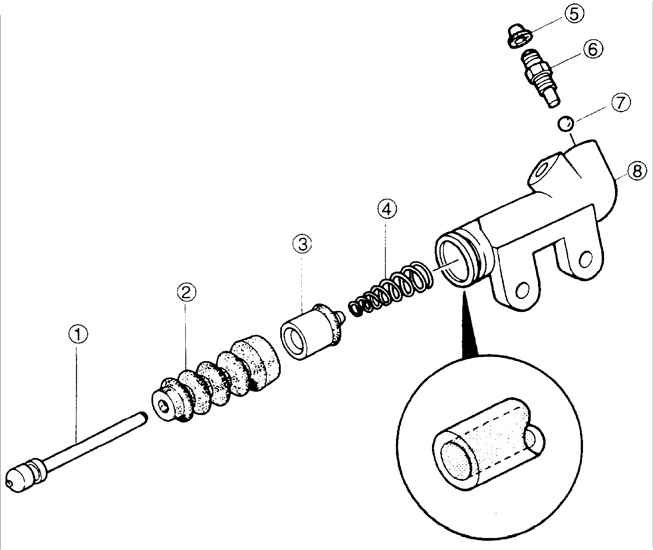

Рабочий цилиндр сцепления

1 – толкатель;
2 – чехол рабочего цилиндра сцепления;
3 – поршень;
4 – пружина;

5 – навинчивающаяся крышка штуцера прокачки;
6 – штуцер прокачки;
7 – стальной шарик;
8 – корпус рабочего цилиндра сцепления

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

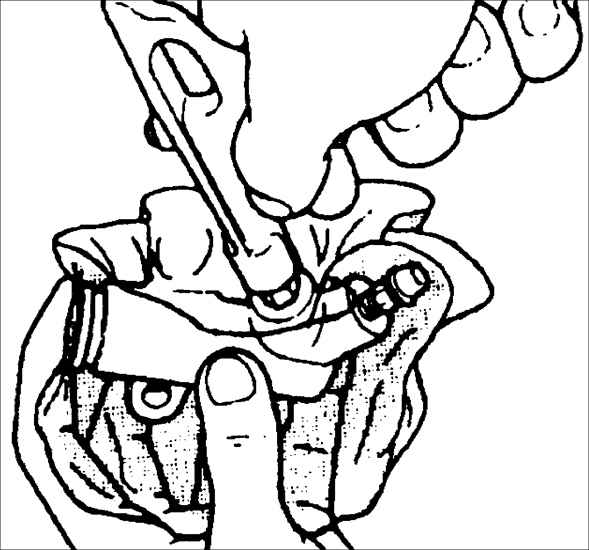

1. Снимите чехол рабочего цилиндра сцепления и толкатель.
	2. Снимите поршень и уплотнительное кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения гидравлической трубки.

Сборка

Предупреждение

Очистите демонтированные детали в растворителе и продуйте все детали и каналы сжатым воздухом.

Перед сборкой, удостоверьтесь, что все детали полностью чистые.

Перед сборкой смажьте указанной жидкостью для сцепления поршень, уплотнительное кольцо (манжету) и диаметр расточки цилиндра.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите пружину, поршень, и вдавите чехол цилиндра сцепления в отверстие корпуса.

2. Установите толкатель.
