8.13. Ремонт главного цилиндра сцепления

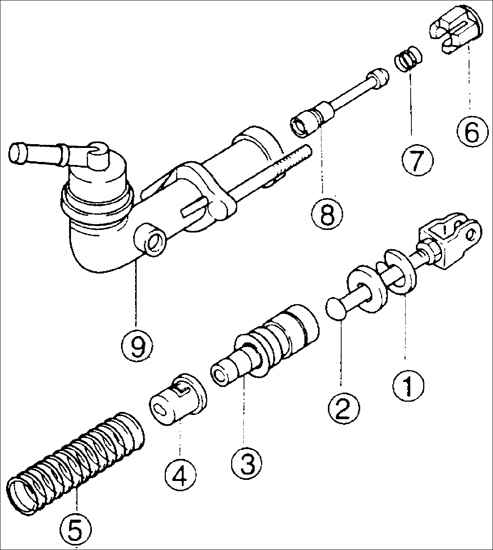

Главный цилиндр сцепления

1 – пружинное кольцо (заменить);
2 – толкатель;
3 – поршень;
4 – стопор поршня (заменить);
5 – пружина;
6 – стопор клапана;
7 – пружина;
8 – блок клапанов;
9 – корпус

Разборка
Предупреждение

Не повредите толкатель, и поверхность главного цилиндра сцепления контактирующую с поршнем.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вдавите толкатель и, пассатижами, снимите внутреннее пружинное кольцо.

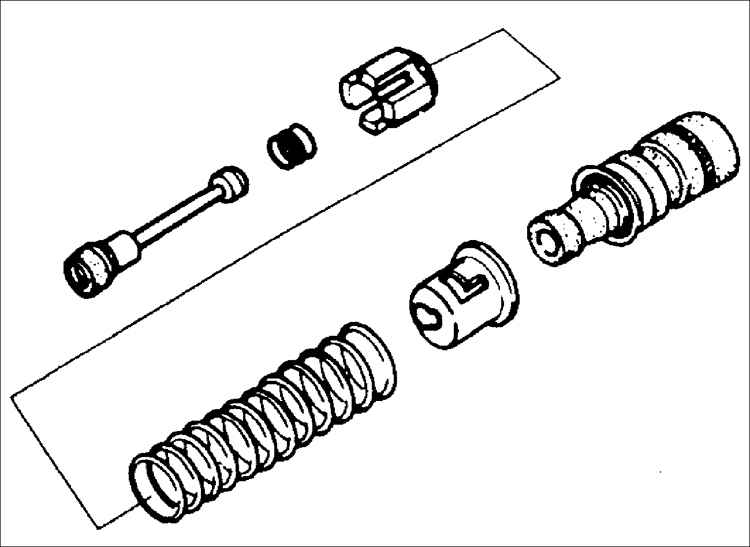

2. Снимите толкатель, поршень, стопор поршня, пружину, стопор клапана, пружину и блок клапанов.

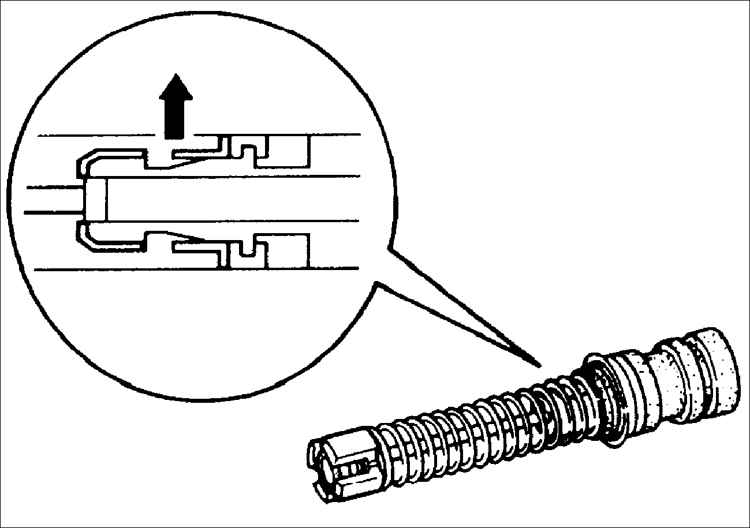

3. Подходящим инструментом отогните шпонку стопора с поршня.

Сборка


Предупреждение

Очистите демонтированные детали в растворителе и продуйте все детали и каналы сжатым воздухом.

Не смешивайте различные марки жидкости для гидравлического привода сцепления.

Перед сборкой смажьте указанной жидкостью для сцепления поршень и диаметр расточки цилиндра.

При сборке необходимо установить новые пружинное кольцо и стопор поршня.


ПОРЯДОК ВЫПОЛНЕНИЯ

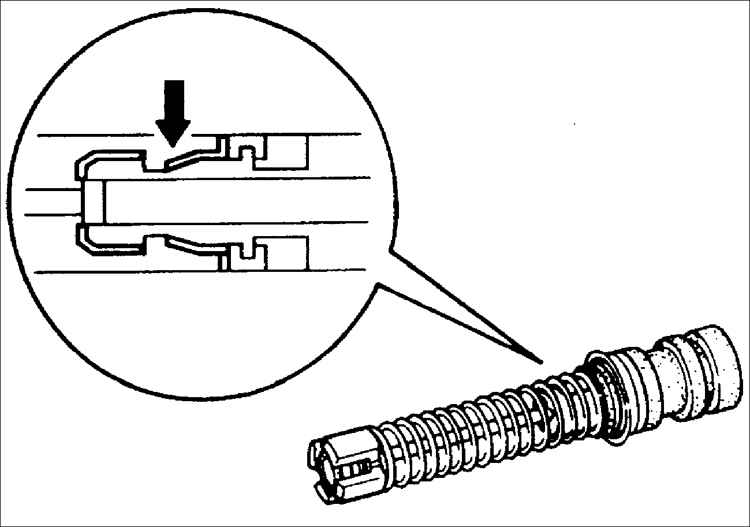

1. Подходящим инструментом загните шпонку стопора в канавку поршня.
2. Установите блок клапанов и остальные детали в корпус главного цилиндра сцепления.
3. Установите пружинное кольцо, предварительно вдавив толкатель.
