7. Система зажигания

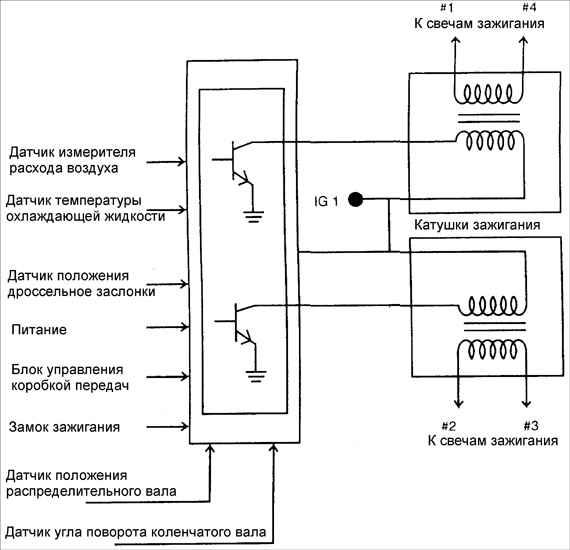

На автомобили устанавливается бесконтактная система зажигания типа DLI.

Система включает:

      – два отдельных блока катушек зажигания;
      – датчик угла поворота коленчатого вала, передающий блоку управления двигателем информацию о частоте вращения коленчатого вала;
      – блок управления зажиганием, встроенный в блок управления двигателем;
      – датчик положения распределительного вала, передающий блоку управления двигателем информацию о порядке работы цилиндров;
      – высоковольтные провода и свечи зажигания.

Работа системы зажигания

В обычной системе зажигания, катушка зажигания вырабатывает ток высокого напряжения, и распределитель зажигания передает этот ток, в требуемое время, к соответствующей свече зажигания.

В бесконтактной системе зажигания датчик положения распределительного вала и датчик угла поворота коленчатого вала, передают блоку управления двигателем информацию в какой цилиндр необходимо подать напряжение зажигания. Блок управления двигателем подает сигнал соответствующей катушке зажигания, которая вырабатывает ток высокого напряжения и передает этот ток свече зажигания.

В бесконтактной системе зажигания импульс зажигания подается сразу на две свечи зажигания, один на такте сжатия, один на такте выхлопа – искра зажигания на такте выхлопа не оказывает никакого значения на работу двигателя и поэтому потрачена впустую. Цилиндры группируются в соответствии с порядком работы цилиндров. Например, в Sephia порядок работы цилиндров – 1–3–4–2. Каждая катушка зажигания фактически состоит из 2-х отдельных высоковольтных обмоток, которые подают искру в два цилиндра каждая (одна к цилиндрам № 1 и 4, а другая к цилиндрам № 2 и 3).

Электронная система опережения зажигания

Установка угла опережение зажигания определяется и устанавливается блоком управления двигателя, основанного на сигналах от различных датчиков и выключателей.

Блок управления двигателем изменяет установку угла опережение зажигания согласно частоте вращения двигателя, количеству поступившего воздуха, температуре охлаждающей жидкости и другим условиям.


Предупреждение

Угол опережения зажигания на частоте холостого хода: 8±5° до ВМТ
Угол опережения зажигания не регулируется.


Компоненты системы зажигания

Механический распределитель зажигания заменен электронным блоком управления, не имеющим подвижных частей.
В системе зажигания используются две катушки зажигания, расположенные на двигателе над свечами зажигания 2 и 4 цилиндров.

Сопротивление катушки идентично для двух катушек зажигания. Катушки зажигания не требуют обслуживания и, при наличии дефектов, подлежат замене.

Высоковольтные провода соединяют катушки зажигания со свечами зажигания. Они выполняют функции в основном такие же, как на обычной системе зажигания. Из-за их более короткой длины увеличивается энергия, передаваемая к свечам зажигания.

Свеча зажигания служит для передачи тока высокого напряжения выработанного в катушке зажигания, к электродам в камере сгорания, где этот ток производит искровой разряд для зажигания топливовоздушной смеси.
