7.7. Датчик угла поворота коленчатого вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините жгут проводов.

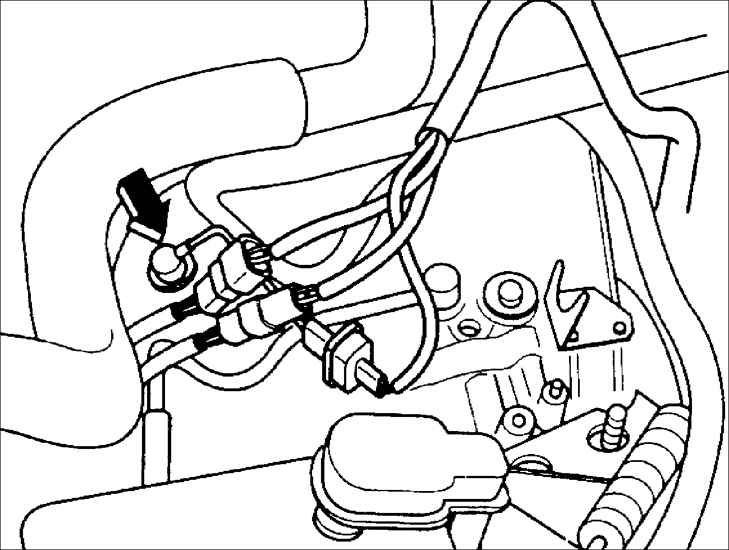

3. Выверните болт крепления датчика.
	4. Снимите датчик с коробки передач на моделях с двигателем TED или из корпуса масляного насоса на моделях с двигателем BFD.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить датчик угла поворота коленчатого вала на картер коробки передач на моделях с двигателем TED.
Установите датчик угла поворота коленчатого вала на корпус масляного насоса на моделях с двигателем BFD.

2. Закрепите датчик болтом.

3. Подсоедините жгут проводов.

4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
