8.4. Педаль сцепления

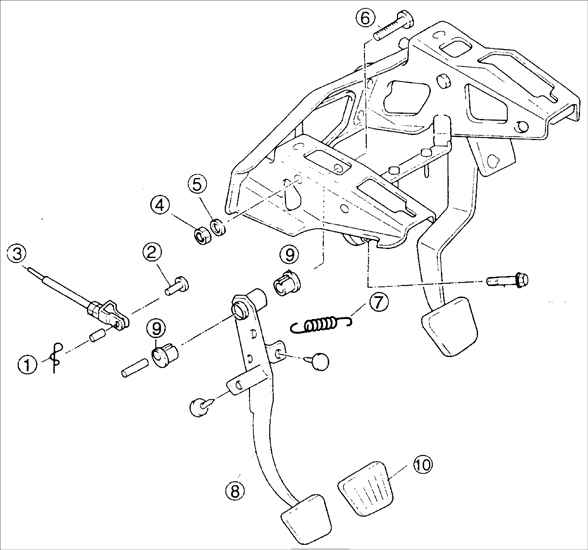

Педаль сцепления


1 – пружинный фиксатор;
2 – штифт;
3 – толкатель;
4 – гайки;
5 – стопорная шайба;
6 – болт;
7 – пружина;
8 – педаль сцепления;
9 – втулка;
10 – накладка педали сцепления

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите детали в последовательности, обозначенной цифрами на рисунке.
2. Проверьте состояние деталей, отремонтируйте или замените их.

Установка

Установите детали в последовательности обратной снятию.
