5.18.8. Снятие и установка термоэкранов и термокожухов

Система выпуска отработавших газов во время работы двигателя нагревается до высокой температуры. Поэтому при механическом повреждении или сильной коррозии термоэкранов, установленных в моторном отсеке между элементами системы и основанием кузова, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкрана выпускного коллектора может привести к возгоранию в моторном отсеке, а неисправность термоэкрана дополнительного глушителя может привести к возгоранию термошумоизоляции пола кузова и топливного бака.

Для снятия термоэкрана выпускного коллектора вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите воздухозаборник (см. «Снятие и установка воздушного фильтра»).

3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

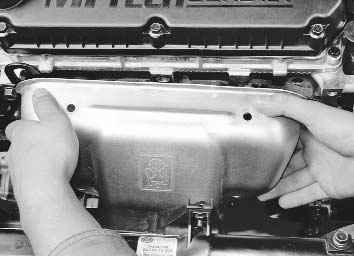

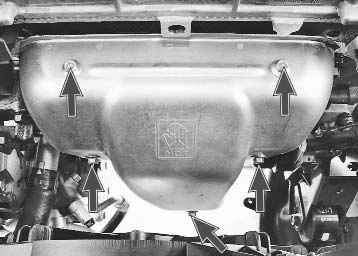

4. Выверните пять болтов крепления термоэкрана к выпускному коллектору...	5. ...и снимите термоэкран.

6. Установите термоэкран в порядке, обратном снятию.

Для снятия термокожуха дополнительного глушителя установите автомобиль на смотровую канаву или подъемник и выполните следующее.

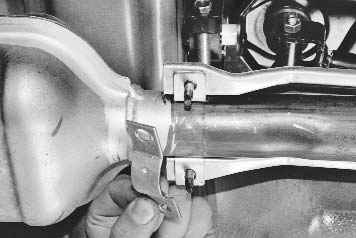

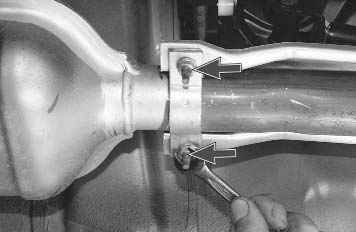

1. Отверните две гайки заднего крепления термокожуха...	2. ...и снимите со шпилек термокожуха прижимную пластину.

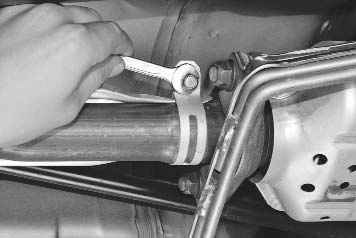

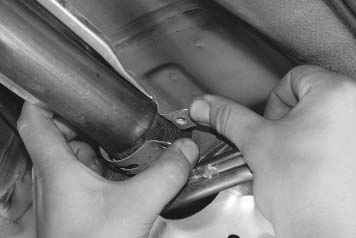

3. Выверните болт хомута переднего крепления термокожуха...	4. ...разожмите хомут...

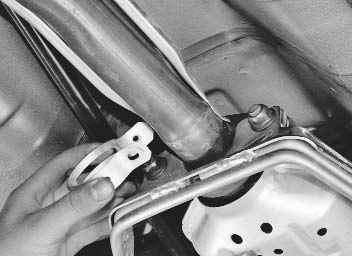

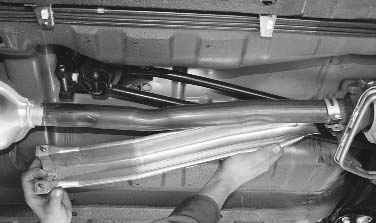

5. ...и снимите хомут с дополнительного глушителя.	6. Снимите термокожух дополнительного глушителя.

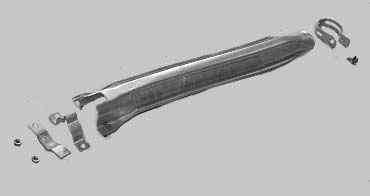

ПРИМЕЧАНИЕ Так выглядят детали термокожуха дополнительного глушителя.

7. Установите термокожух дополнительного глушителя в порядке, обратном снятию.

Для снятия термоэкрана дополнительного глушителя выполните следующее.

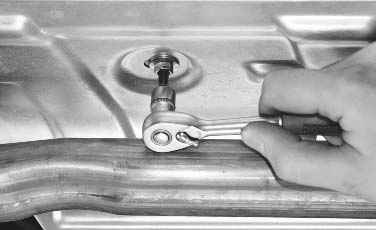

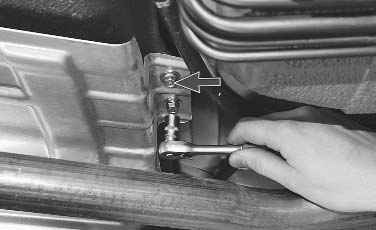

1. Выверните два болта крепления термоэкрана к панели кузова.	2. Отверните гайку шпильки крепления термоэкрана к топливному баку...

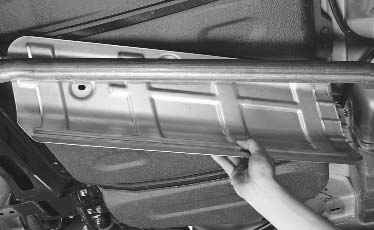

3. ...и снимите термоэкран, выведя его из-под дополнительного глушителя.

4. Установите термоэкран в порядке, обратном снятию.

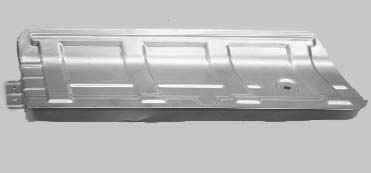

ПРИМЕЧАНИЕ Так выглядит термоэкран дополнительного глушителя.
