5.2.7. Снятие и установка блока управления

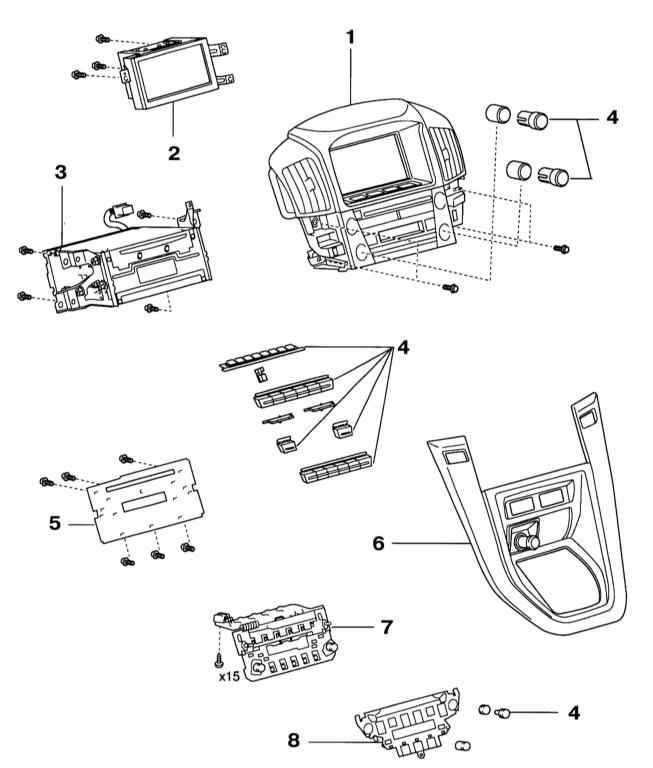

Компоненты установки панели управления отопителем и К/В

1 — Верхняя секция центральной консоли;
2 — Многофункциональный дисплей;
3 — Аудиосистема;
4 — Выключатели

5 — Электронный блок управления панелью приборов
6 — Нижняя секция панели приборов
7 — Блок управления отопителем и К/В
8 — Пластина


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите нижнюю и верхнюю секции центральной консоли (см. Кузов), после чего разъедините разъём электропроводки панели.
  2. Выверните 3 винта и снимите многофункциональный дисплей.
  3. Выверните 4 винта и снимите много аудиосистему.
  4. Выверните 6 винтов и снимите блок электронный управления панелью приборов.
  5. Выверните 15 винтов и снимите блок управления отопителем и К/В.
  6. Снимите выключатели и плату.
  7. Установка производятся в порядке, обратном порядку демонтажа компонентов.
