7.3.5. Снятие и установка генератора

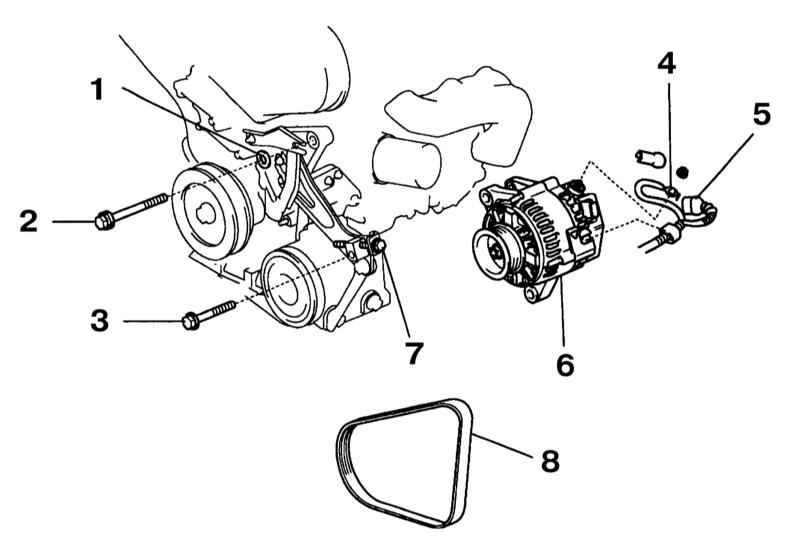

1 — Плоская шайба
2 — Шарнирный болт
3 — Фиксирующий болт регулировки натяжения приводного ремня
4 — Провод генератора

5 — Разъём генератора
6 — Генератор
7 — Болт регулировки натяжения приводного ремня генератора
8 — Приводной ремень генератора и компрессора К/В

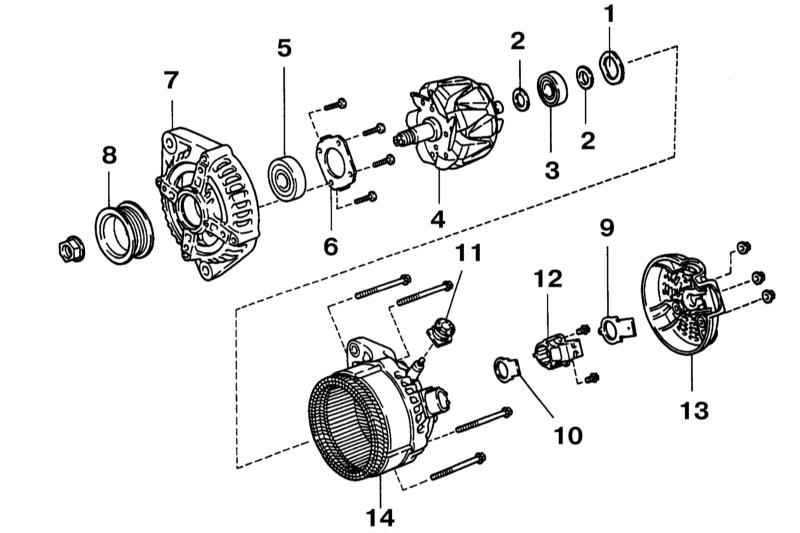

1 — Шайба генератора
2 — Крышка подшипника
3 — Задний подшипник
4 — Ротор
5 — Передний подшипник
6 — Держатель
7 — Крышка со стороны привода

8 — Шкив
9 — Задняя уплотнительная пластина
10 — Передняя уплотнительная пластина
11 — Изолятор контакта
12 — Щёткодержатель
13 — Задняя крышка
14 — Сборка обмотки

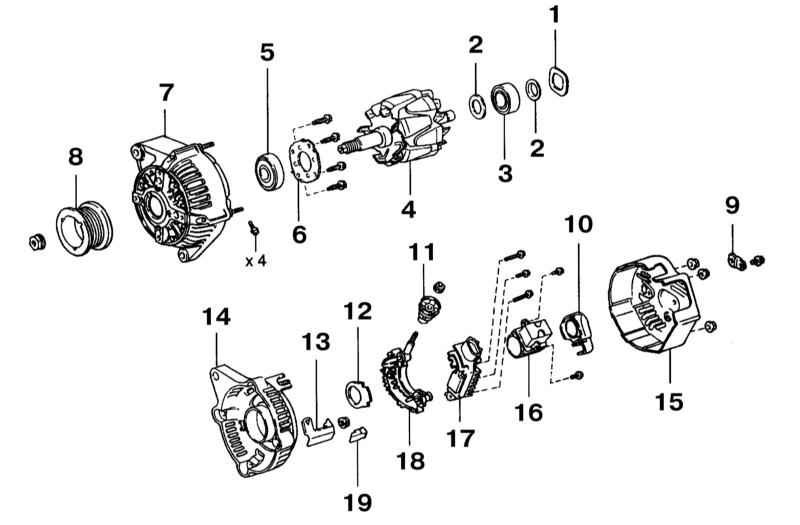

1 — Шайба генератор
2 — Крышка подшипника
3 — Задний подшипник
4 — Ротор
5 — Передний подшипник
6 — Держатель
7 — Статор (крышка со стороны привода)
8 — Шкив
9 — Клемма
10 — Крышка щёткодержателя

11 — Изолятор контакта
12 — Уплотнительная пластина
13 — Зажим электропроводки
14 — Крышка со стороны выпрямителя
15 — Задняя крышка
16 — Щёткодержатель
17 — Регулятор напряжения
18 — Держатель выпрямителя
19 — Резиновый изолятор

 ПОРЯДОК ВЫПОЛНЕНИЯ
