6.2.10.3. Проверка и регулировка длины выступающего штока

При помощи ручного вакуумного наcoca создайте в усилителе тормоза вакуум – 66,7 кПа (–500 мм рт. ст.).

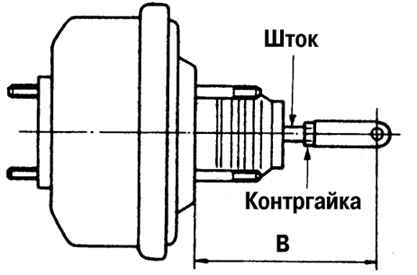

Рис. 6.31. Регулировка длины нажимного штока

Ослабьте контргайку и отрегулируйте длину нажимного штока так, чтобы длина «В» стала равной заданному значению (рис. 6.31).

Регулируйте, пока зазор между выступающей частью штока и винтом не станет равным 0 мм – номинальная длина при показаниях вакуумметра 66,7 кПа (-500 мм рт. ст.).
