6.2.14.2. Установка

Удалите ржавчину и грязь с контактной поверхности тормозного диска и ступицы колеса.
Совместите метки, сделанные перед снятием и установите тормозной диск на ступицу колеса.
Установите тормозную колодку (внешняя сторона) на опору.
Очистите открытую часть поршня.

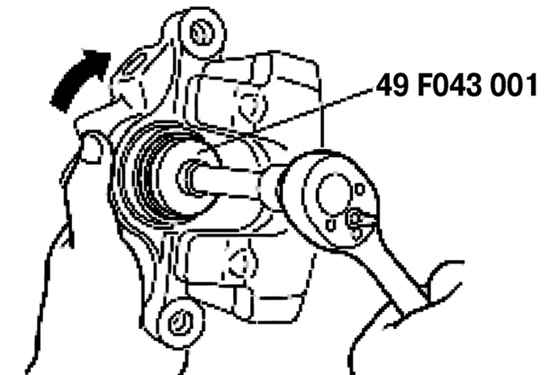

Установка поршня тормозного цилиндра
Рис. 6.54. Установка поршня тормозного цилиндра


Медленно вращая поршень по часовой стрелке с использованием специального приспособления утопите его полностью внутрь (рис. 6.54).

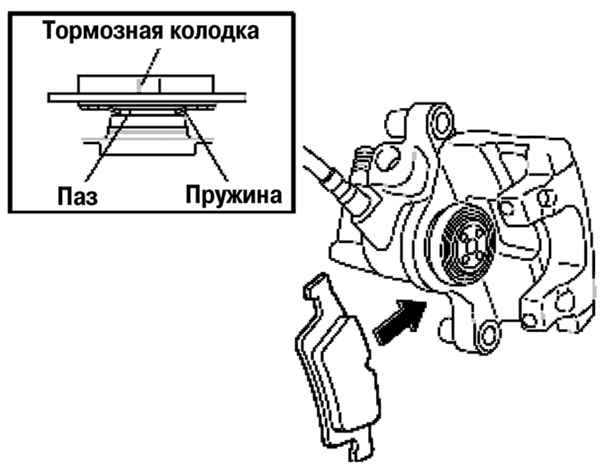

Схема установки пружины тормозной колодки
Рис. 6.55. Схема установки пружины тормозной колодки


Совместите пружину тормозной колодки (внутренняя сторона) с пазом поршня, и вставьте ее в направлении стрелки (рис. 6.55).
Установите тормозную колодку (внутренняя сторона) в суппорт.
Установите остальные компоненты в порядке, обратном снятию.
После установки несколько раз нажмите педаль тормоза и проверьте следующее:
– ход поршня рычага стояночного тормоза;
– прихватывание тормоза.
