18.2. Расположение штекеров центральной электрики

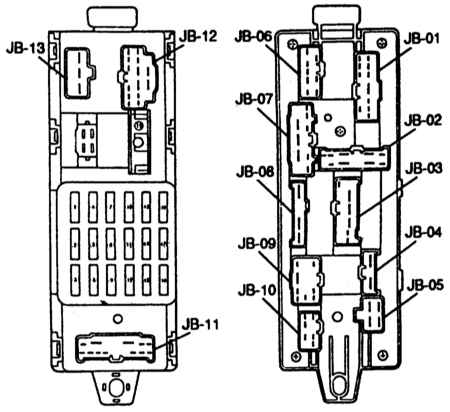

Год выпуска 1987

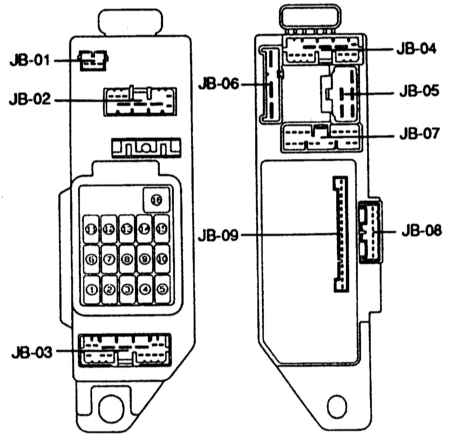

Год выпуска 1991
| Разъем
|
Потребитель
|
| JB-01
|
внутреннее освещение, люк
|
| JB-2
|
прикуриватель, радиоприемник, электрическое наружное зеркало, цифровые часы, освещение, обогрев заднего стекла
|
| JB-3
|
задний стеклоочиститель, омыватель, фонари дверей, фонари освещения багажника, обогреватель заднего стекла, задние габаритные огни, указатели поворота, внутреннее освещение
|
| JB-4
|
задние габаритные огни, стоп-сигналы, звуковой сигнал, центральное запорное устройство, электрический стеклоподъемник
|
| JB-5
|
управление двигателя, отопитель, кондиционер, управление автоматической коробки передач, фонари заднего хода, задний стеклоочиститель, омыватель, задние габаритные огни, указатели поворота
|
| JB-6
|
подача тока ACC, IG
|
| JB-7
|
приборный щиток, управление автоматической коробки передач, сигналы поворотов, центральное запорное устройство, боковые габаритные огни, фонари освещения номерного знака, подогрев сидений, задний стеклоочиститель, омыватель
|
| JB-8
|
освещение замка зажигания, задний стеклоочиститель, омыватель, обогреватель заднего стекла
|
| JB-09
|
электронный прибор управления
|
|
