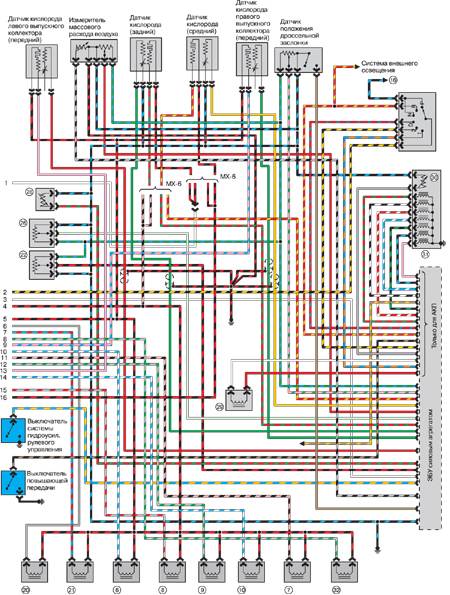

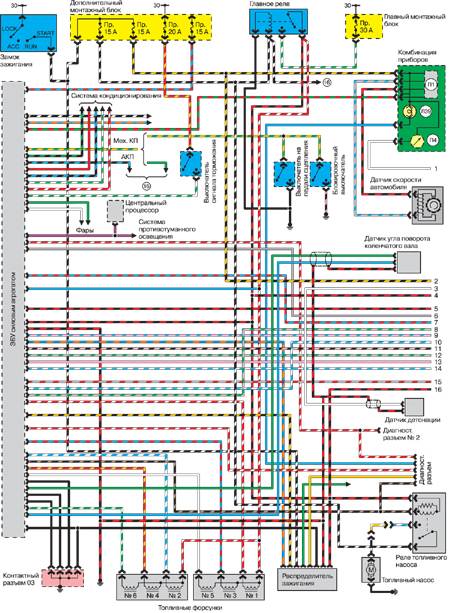

13.2.6. Модели с 6-цилиндровым двигателем 1996-1997 гг. выпуска

16. Система запуска двигателя/ зарядки аккумулятора

6. Продувочный клапан
7. Вентиляционный клапан системы рециркуляции
8. Воздушный клапан системы холостого хода
9. Перепускной клапан
10. Вакуумный клапан системы рециркуляции
16. Система запуска двигателя/ зарядки аккумулятора
20. Клапан N2 системы дополнительной подачи воздуха

22. Датчик давления системы рециркуляции
26. Датчик клапана рециркуляции
28. Датчик температуры охлаждающей жидкости
29. Датчик скорости работы двигателя
30.Датчик температуры жидкости АКПП
31. Электромагнитный клапан режима работы коробки передач
32. Датчик давления в системе рециркуляции
