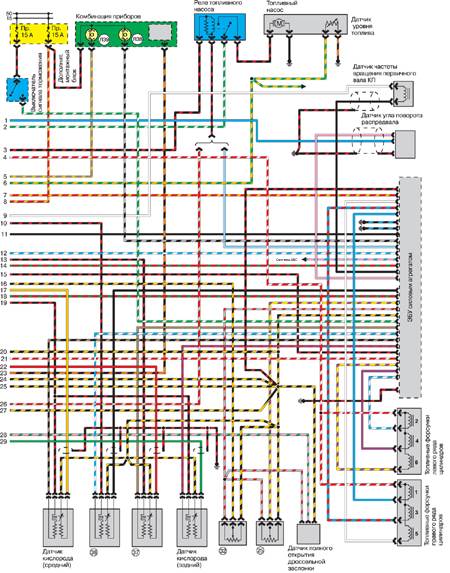

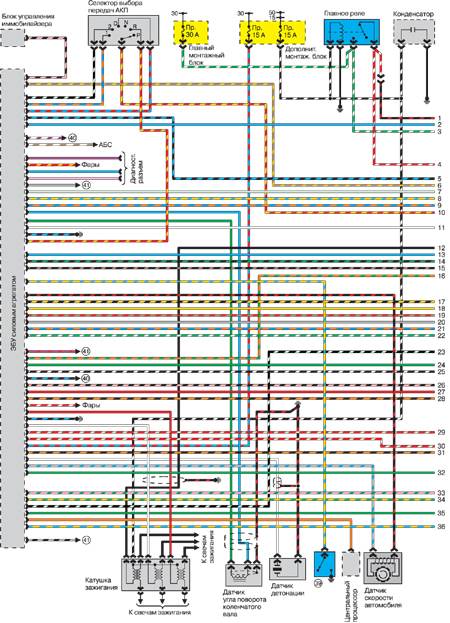

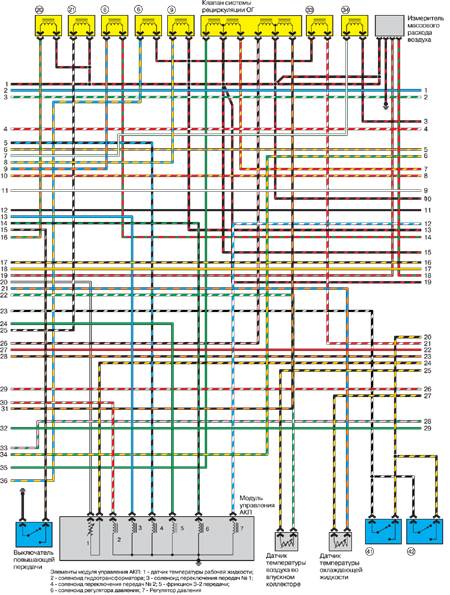

13.2.8. Модели с 6-цилиндровым двигателем 1998 г. выпуска

39. Выключатель системы гидроусиления
рулевого управления

40. Вентиляторы охлаждения
41. Кондиционер

6. Продувочный клапан
8. Воздушный клапан системы холостого хода
9. Перепускной клапан
20. Клапан N1 системы дополнительной подачи воздуха
21. Клапан N2 системы дополнительной подачи воздуха

33. Клапан давления системы рециркуляции
34. Клапан отсечки угольного фильтра
41. Блокировочный выключатель
42. Выключатель на педали сцепления

25. Датчик положения дроссельной
заслонки
32. Датчик давления системы рециркуляции

37. Правый передний кислородный датчик
38. Левый передний кислородный датчик
