13.1.11.1. Лампы ближнего, дальнего и противотуманного света

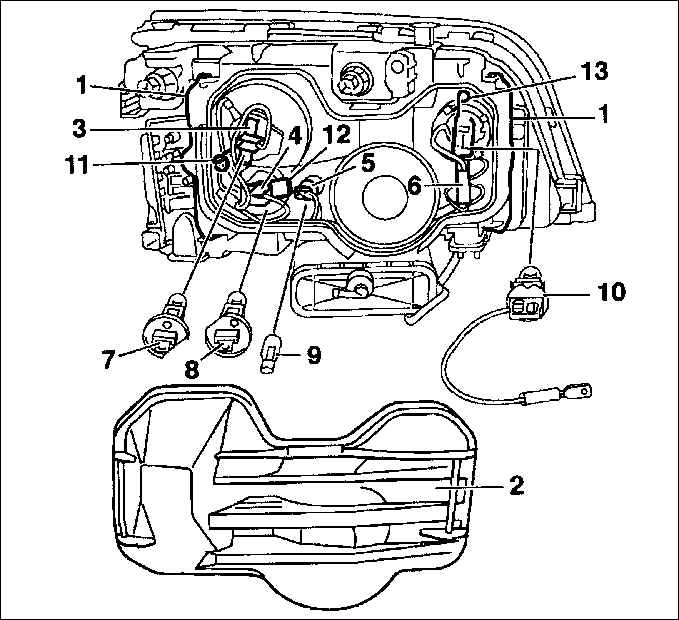

1. Затворный бюгель (хомут)
2. Крышка корпуса
3. Штеккер для ближнего света
4. Штеккер для дальнего света
5. Патрон лампы стояночного огня
6. Штеккер для противоугонного света
7. Лампа накаливания ближнего света
8. Лампа накаливания дальнего света

9. Лампа накаливания стояночного света
10. Лампа накаливания противотуманного света
11. Зажим для лампы ближнего света
12. Зажим для лампы дальнего света
13. Зажим для лампы противотуманного света

Предупреждение

Выключите выключатель соответствующей лампы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот двигателя.

2. Откиньте наружу проволочную скобу (1) и снимите корпуса (2).

3. Снимите штеккерный разъем с соответствующей лампы.

4. Лампы ближнего, дальнего и противотуманного света: отцепите зажимы и извлеките лампу. Вставляйте новую лампу таким образом, чтобы выступы входили в соответствующие вырезы в корпусе. Лампу для противотуманной фары вставляйте вместе с проводом, идущим в автомобиль.

5. Стояночный свет (подфарник): снимите ламповый держатель вместе с лампой накаливания. Извлеките лампу из держателя и замените ее. При вставлении зафиксируйте ламповый держатель.

6. Насадите защитный кожух и зафиксируйте поддерживающую скобу.
