10.16.1. Снятие комбинации приборов

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Разблокируйте систему регулировки рулевой колонки и выньте полностью рулевое колесо вперед.

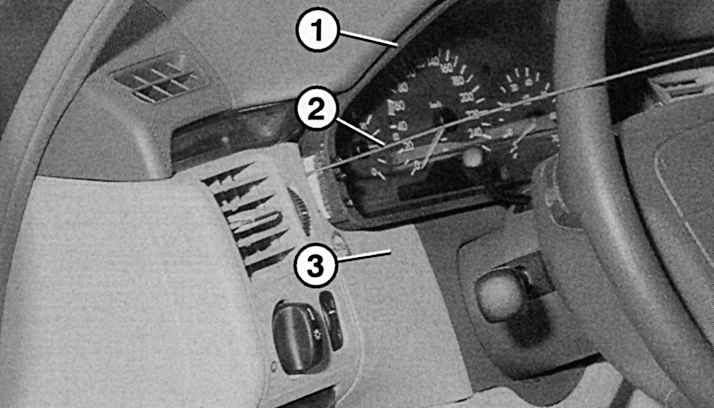

Комбинацию приборов (1) можно вынуть из панели приборов (3) с помощью двух приспособленных крючков (2), например из велосипедных спиц. Не забудьте вытянуть до конца рулевое колесо
Рис. 9.34. Комбинацию приборов (1) можно вынуть из панели приборов (3) с помощью двух приспособленных крючков (2), например из велосипедных спиц. Не забудьте вытянуть до конца рулевое колесо


2. С левой стороны снимите нижнюю панель, закрывающую комбинацию приборов (рис. 9.34).
3. Нажмите на комбинацию приборов сзади в направлении рулевого колеса.

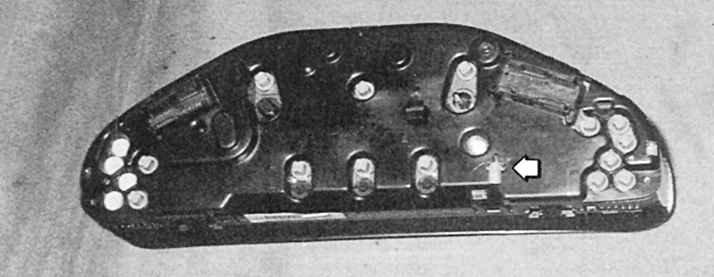

Лампы накаливания без цоколей (стрелка) установлены в пластиковых патронах, которые закреплены на комбинации приборов на так называемых байонетных зажимах. Для снятия этих мелких деталей лучше воспользоваться пинцетом
Рис. 9.35. Лампы накаливания без цоколей (стрелка) установлены в пластиковых патронах, которые закреплены на комбинации приборов на так называемых байонетных зажимах. Для снятия этих мелких деталей лучше воспользоваться пинцетом


4. Можно вынуть ее с помощью двух специально согнутых велосипедных спиц. Спицы осторожно вставьте сверху комбинации, продвиньте сбоку до нижнего угла и заведите согнутые концы, повернув на 90 °. Если крючки зацепились за комбинацию приборов, вытяните его (рис. 9.35).
5. Подняв скобу на обоих штекерных разъемах, отсоедините разъемы.
6. Осторожно выньте сбоку комбинацию, стараясь не оставить царапин на верхней поверхности панели приборов.

ПРАКТИЧЕСКИЕ СОВЕТЫ
Неисправности комбинации приборов
Если отказали какие-либо указатели комбинации приборов, сначала следует проверить блок предохранителей. Для проверки и ремонта приборов есть специальные ремонтные мастерские
