2.7.3. Измерение рабочего зазора в поршнях

Для определения рабочего зазора поршней необходимо промерить их диаметры и записать результаты. Для определения зазора следует замерить диаметры гильз цилиндров, как описано ниже.

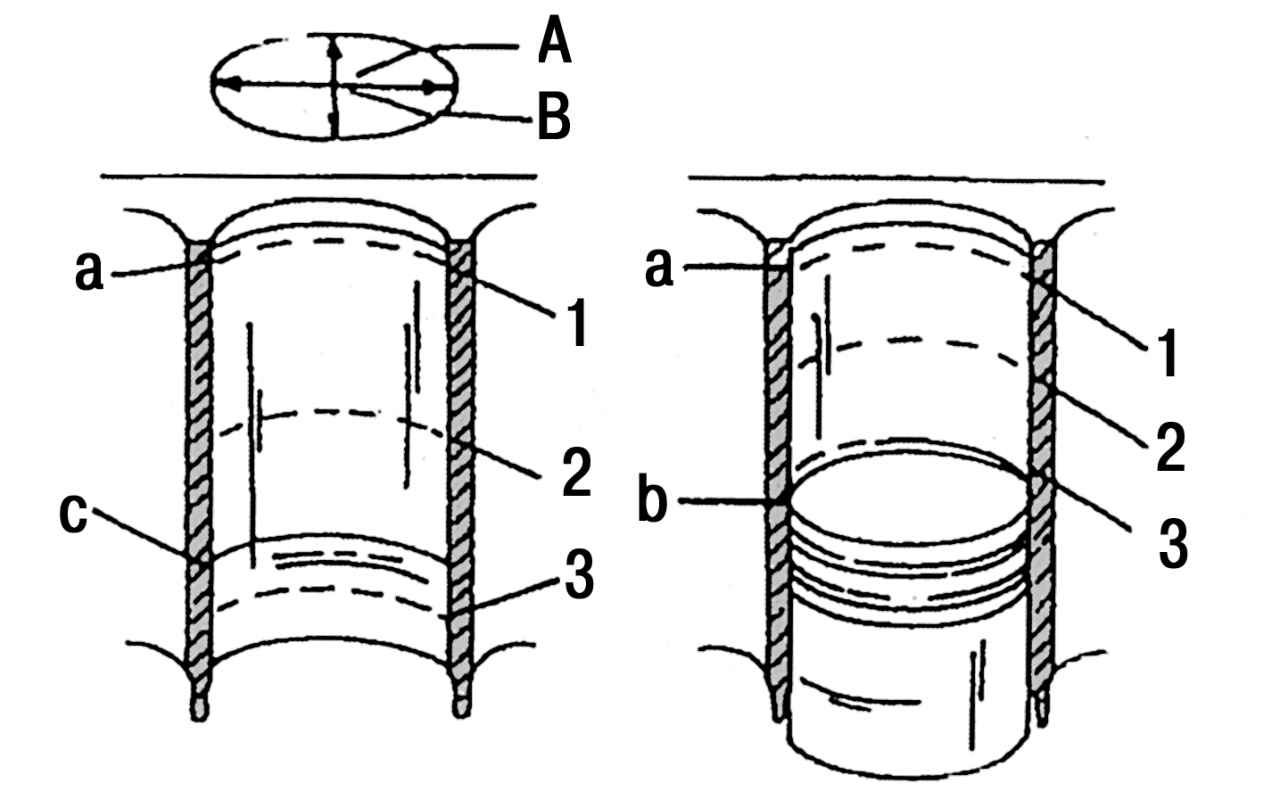

Места замера отверстий гильз цилиндров
Рис. 55. Места замера отверстий гильз цилиндров: А — замер в продольной оси двигателя; В — замер в поперечной оси двигателя; а — верхняя точка остановки верхнего поршневого кольца; b — нижняя точка остановки поршня; с — нижняя точка остановки маслосъемного кольца; 1, 2, 3 — точки замера




С помощью нутромера замерить диаметр цилиндра, как показано на рис. 55.
Замеры проводятся в продольной и поперечной осях блока цилиндров двигателя и на равных глубинах цилиндров. Все шесть результатов аккуратно записываются. Разница в полученных результатах замеров в верхней и нижней части цилиндра свидетельствует о его конусности. Разница в результатах, полученных при замерах в продольной оси и при замерах в поперечной оси, свидетельствует об овальности отверстий цилиндров. Ни в одной из 6 точек измерения диаметр цилиндра не должен отклоняться от заданного более чем на 0,12 мм.
Для каждого двигателя предусмотрены сменные гильзы цилиндров, запрессовку которых в блок цилиндров следует выполнять на СТО. Привалочная поверхность блока цилиндров должна проверяться на наличие деформаций аналогично привалочной поверхности головки блока цилиндров. Провести замеры в продольном, поперечном и диагональном направлениях под линейкой, устанавленной на привалочной поверхности блока цилиндров. Щуп толщиной более 0,10 мм не должен проходить под линейку ни в одной точке поверхности.
